Przesuwanie i kopiowanie

Wybierz model, obciążenie lub obiekty pomocnicze, które chcesz przenieść lub skopiować. Następnie kliknij przycisk (patrz rysunek # extbookmark manual|image027068|Narzędzia do modelowania #). W oknie dialogowym 'Przesuń/Kopiuj' należy określić, czy obiekty mają zostać przeniesione, czy skopiowane, oraz zdefiniować parametry.

Okno dialogowe 'Przesunąć/kopiować'

Główne

Zakładka Główne zarządza podstawowymi parametrami przenoszenia lub kopiowania obiektów.

Kopiuj

Jeżeli w polu 'Utwórz kopię' nie jest zaznaczony haczyk, wybrane obiekty zostaną przesunięte. Jeżeli chcesz utworzyć jedną lub więcej kopii, zaznacz to pole wyboru. Następnie należy wprowadzić 'Liczbę kroków' opisującą liczbę kopii.

Kierunek przesunięcia

Zdefiniuj 'Układ współrzędnych', w którym obiekty mają zostać przesunięte lub skopiowane. Można wybrać z listy układ współrzędnych użytkownika lub utworzyć nowy za pomocą przycisku .

Lista 'Kierunek' udostępnia dwie opcje definiowania odległości przesuwanych lub kopiowanych obiektów:

• Wektor przemieszczenia: Obiekty są przesuwane lub kopiowane o wektor w określonym układzie współrzędnych.
• Równolegle do osi: Obiekty są przesuwane lub kopiowane równolegle do osi określonego układu współrzędnych.

Wprowadź 'Wektor przemieszczenia' według kierunków X, Y i Z (lub U, V i W dla układu współrzędnych zdefiniowanego przez użytkownika). Za pomocą klawisza można zdefiniować wektor graficznie poprzez kliknięcie dwóch punktów lub węzłów. W przypadku przesuwania lub kopiowania obiektów równolegle do osi wybierz z listy opcję 'Oś'.

Pole 'Rozstaw' pokazuje odległość między obiektami. W tym miejscu można również dostosować wektor przemieszczenia. Podczas tworzenia kilku kopii, pole wyboru 'Razem' określa, czy odstęp ma zostać zastosowany między poszczególnymi kopiami, czy też między oryginałem a ostatnią kopią.

Numeracja

Zakładka Numerowanie i opcje jest wyświetlana tylko podczas kopiowania. W tym miejscu można wpłynąć na numerację nowych obiektów i wprowadzić ustawienia przydatne podczas kopiowania.

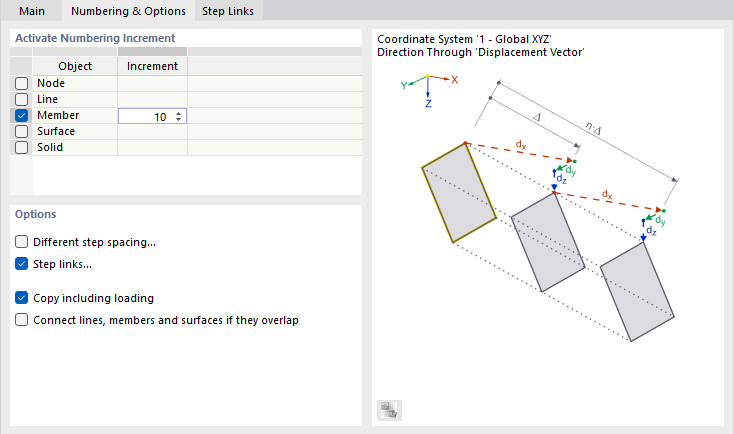

Dostosowywanie numeracji i opcji ustawień

Aktywuj przyrost numeracji

Jeżeli żadne z pól wyboru w tej sekcji okna dialogowego nie jest aktywne, program RFEM automatycznie ponumeruje nowe obiekty. Aby wymusić numerację zdefiniowaną przez użytkownika, należy zaznaczyć odpowiednie pole 'Obiekt'. W kolumnie tabeli 'Przyrost' można następnie określić, o jaką wartość ma zostać zwiększona liczba kopiowanych elementów. Na przykład, jeśli skopiujesz pręty nr 3 i 7 dwukrotnie z przyrostem '10', jak pokazano na rysunku powyżej, otrzymasz pręty nr. 13 i 17 oraz nr. 23 i 27.

Opcje

Jeżeli określono więcej niż jedną kopię, program RFEM tworzy kopie w regularnych odstępach czasu. Zaznacz pole wyboru 'Różny rozstaw stopni', jeśli chcesz tworzyć kopie w nieregularnych odległościach. Następnie można je zdefiniować w zakładce Rozstawy stopni.

Zaznacz pole wyboru 'Połączenia schodkowe', jeśli chcesz utworzyć pręty lub powierzchnie między oryginałem a kopią. Następnie można je określić w zakładce Step Links.

W przypadku wybrania obiektów modelu można również 'Kopiować wraz z obciążeniem'. Następnie kopiowane są obciążenia wszystkich przypadków obciążeń, a nie tylko aktualnego przypadku obciążenia.

Pole wyboru 'Połącz linie, pręty i powierzchnie, jeżeli zachodzą na siebie' określa, czy linie kopii mają być połączone z istniejącymi obiektami, czy też traktowane jako oddzielne obiekty.

Odstępy między krokami

Zakładka Rozstawy stopni jest wyświetlana, jeśli określone są co najmniej dwie kopie i jest zaznaczone pole wyboru 'Różny rozstaw stopni' w zakładce Numerowanie i opcje.

Definiowanie różnych odstępów dla kopii

W tabeli można indywidualnie zdefiniować 'Odstęp' między poszczególnymi kopiami.

Połączenia kroków

Zakładka Połączenia schodkowe jest wyświetlana, jeżeli w zakładce numberingAndOptionsTab Numeracja i opcje pole wyboru 'Połączenia schodkowe' jest zaznaczone.

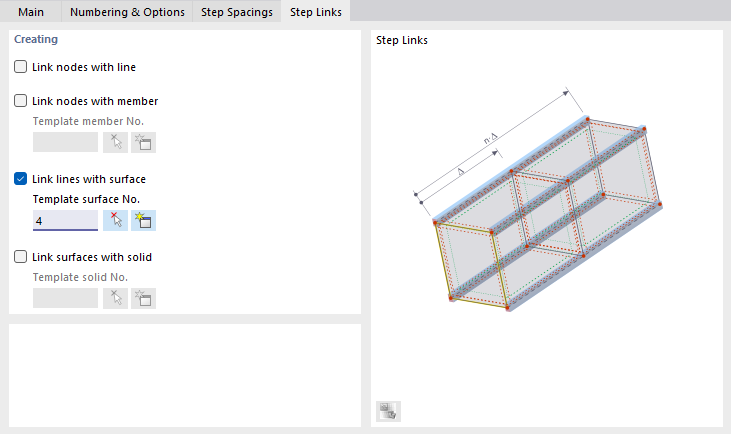

Tworzenie powierzchni między oryginałem a kopiami

Za pomocą pól wyboru należy określić, czy węzły oryginału i węzły kopii mają być połączone ze sobą za pomocą 'linii' czy 'pręta'. Ponadto istnieje możliwość utworzenia 'powierzchni' lub 'bryły' pomiędzy liniami lub powierzchniami oryginałów a ich kopiami (patrz grafika okna dialogowego).

Po wprowadzeniu obiektu szablonu lub wybraniu go graficznie za pomocą klawisza jego właściwości zostaną zastosowane dla obiektów połączeń.
