Parametry modelu

W zakładce Parametry modelu można zdefiniować położenie geograficzne obiektu budowlanego oraz wprowadzić informacje o projekcie budowlanym.

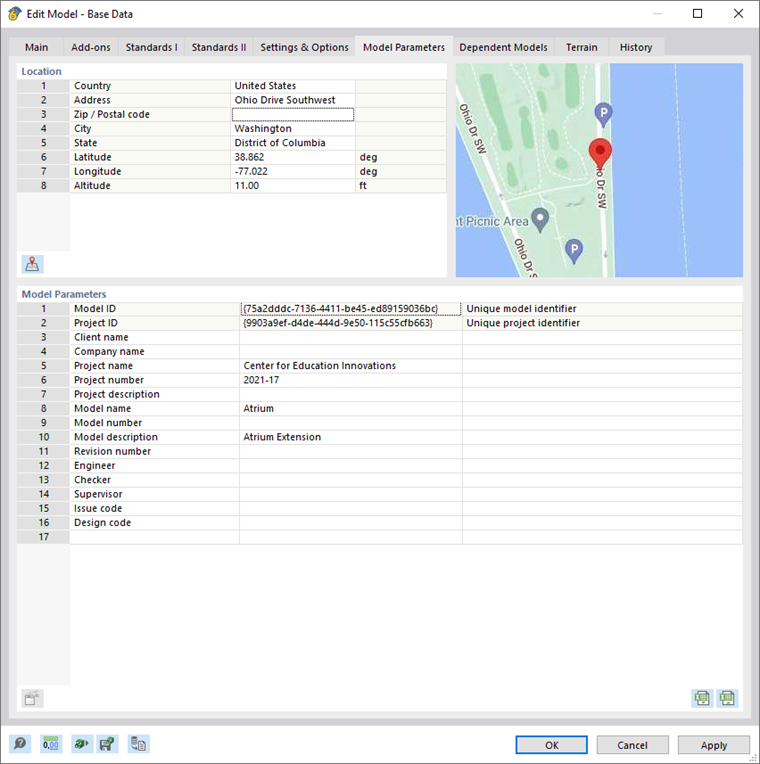

'Parametry modelu' w oknie dialogowym 'Nowy model - dane bazowe'

Miejsce

Informacje o lokalizacji można wprowadzić bezpośrednio w polach tekstowych. Zalecamy jednak wybór graficzny w https://www.dlubal.com/pl/rozwiazania/uslugi-on-line/obciazenie-sniegiem-wiatrem-prędkością-i-obciążenia-sejsmiczne-mapy, do którego można przejść za pomocą przycisku w polu tekstowym (patrz ilustracja powyżej) lub przycisku pod tabelą.

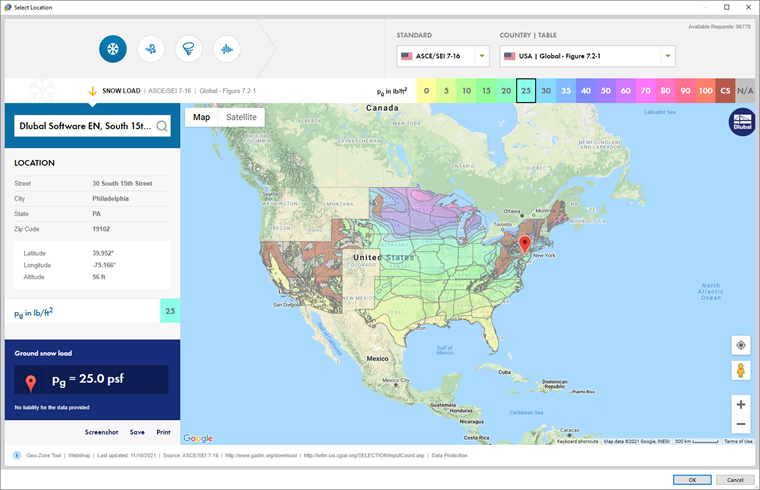

Definiowanie lokalizacji na mapie

Wprowadź 'POŁOŻENIE' obiektu konstrukcyjnego. Lokalizację można również zdefiniować, klikając mapę. Adres wraz z danymi geograficznymi zostanie zaimportowany automatycznie. Po kliknięciu przycisku OK w celu zastosowania lokalizacji w programie RFEM zostaną wczytane dane o strefie obciążenia.

W protokole zostanie również udokumentowane położenie geograficzne modelu.

Parametry modelu

W tej sekcji okna dialogowego można wprowadzić szczegółowe informacje o obiekcie konstrukcyjnym, opisujące projekt i model. Wyświetlane są również 'ID modelu' oraz 'ID projektu'. Te GUID zapewniają identyfikację modelu podczas wymiany danych, na przykład z RWIND lub Revit®.

Parametry modelu, takie jak 'Klient' i 'Nazwa projektu', pojawiają się na okładce protokołu wydruku.
