Kombinacje wyników

Kombinacja wyników (EK) nadkłada wyniki przypadków obciążeń według określonych kryteriów kombinacyjnych. Można łączyć wyniki przypadków obciążeń, kombinacji obciążeń i kombinacji wyników. Kombinacje wyników są stosowane głównie w analizach dynamicznych.

Zakładka 'Kombinacje wyników' jest dostępna, gdy

• w zakładce 'Podstawowe' zaznaczono pole Kombinacje wyników lub
• użyto Asystent kombinacji do generowania kombinacji wyników.

Okno dialogowe "Przypadki obciążenia i kombinacje", zakładka "Kombinacje wyników"

Po aktywacji zakładki, kombinacje wyników są tworzone zgodnie z regułami kombinacji normy. Są one wymienione według sytuacji projektowych. Jeśli dezaktywowałeś Asystent Kombinacji na zakładce głównej Podstawowe , musisz ręcznie tworzyć kombinacje wyników (patrz sekcja Ręczne definiowanie kombinacji wyników).

'Nazwa kombinacji wyników' to skrócona nazwa. Opiera się na współczynnikach bezpieczeństwa i numerach przypadków obciążenia oraz odzwierciedla reguły kombinacyjne.

Pole kontrolne 'Do obliczenia' reguluje, czy wybrana kombinacja wyników jest brana pod uwagę w obliczeniach.

Podstawowe

Zakładka Podstawowe zawiera ogólne informacje o kombinacji wyników, która jest zaznaczona na liście po lewej stronie.

Kategorie

'Sytuacja projektowa' opisuje, według jakich normatywnych wytycznych przypadki obciążeń są łączone (patrz rozdział Sytuacje projektowe).

'Typ kombinacji' kontroluje, jakie kryteria są stosowane do nakładania wyników. Jeśli użyto Asystenta Kombinacji, pojawia się tutaj wpis 'Ogólne'. W przypadku kombinacji wyników definiowanej przez użytkownika w liście dostępne są następujące opcje:

• Ogólne: Kryteria łączenia mogą być indywidualnie ustawione w zakładce 'Przypisanie'.
• Obwiednia - Stała: Przypadki obciążeń i kombinacje zawarte w kombinacji są zawsze brane pod uwagę ('/p'), ale wykluczają się wzajemnie ('lub'). EK przedstawia więc obwiednię z najmniej korzystnymi wynikami wszystkich komponentów.
• Obwiednia - Tymczasowa: Przypadki obciążeń i kombinacje zawarte w kombinacji są brane pod uwagę tylko wtedy, gdy dostarczają niekorzystnego wkładu do wyniku. Wykluczają się nawzajem ('lub'). EK przedstawia obwiednię z wyników komponentów. Jednak znaki mogą prowadzić do tego, że wyniki komponentów nie są uwzględniane, jeśli nie mają wpływu na wartości ekstremalne.
• Nakładanie: Wszystkie przypadki obciążeń i kombinacje zawarte w kombinacji są zawsze brane pod uwagę ('p') i są sumowane ('+'). Nakładanie oblicza sumę wszystkich wyników. Nie ma maksymalnych ani minimalnych wartości.

Opcje

Zwykle wyniki łączą się addytywnie: B = A₁ + A₂ + A₃ + ... + A_n. W przypadku kombinacji wyników definiowanej przez użytkownika pole kontrolne 'Kombinacja SRSS' jest dostępne. Nakładanie odbywa się wtedy metodą pierwiastka kwadratowego sumy kwadratów: B = √(A₁² + A₂² + A₃² + ... + A_n²). Podejście to jest istotne dla analiz modalnych. W sekcji Kombinacja SRSS możesz określić, jak traktować znaki wartości ekstremalnych.

Pole kontrolne 'Generuj subkombinacje typu Nakładanie' powoduje, że komponenty zawarte w kombinacji wyników są tworzone jako osobne kombinacje. W ten sposób możesz zobaczyć, które kombinacje są używane do nakładania wyników i jakie dotyczą ich kryteria.

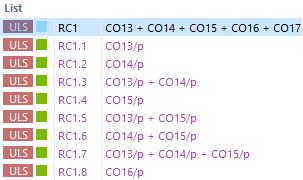

Kombinacja wyników z wygenerowanymi podkombinacjami

Kombinacja SRSS

Ta sekcja jest dostępna, gdy w sekcji 'Opcje' aktywowano pole kontrolne 'Kombinacja SRSS'. Tutaj możesz określić, jak kombinować odpowiedzi modalne i jak traktować znaki.

Standardowa forma reguły SRSS łączy wyniki kwadratowo zgodnie z opisanymi powyżej pierwiastkową metodą sumy kwadratów. W tym przypadku znaki są tracone. Dzięki polu kontrolnemu 'Użyj ekwiwalentnej kombinacji liniowej' reguła SRSS jest stosowana jako ekwiwalentna kombinacja liniowa. Umożliwia to obliczanie wyników, takich jak odpowiadające przekroje. Są one zazwyczaj znacznie mniejsze niż zgodnie z formą standardową reguły SRSS. Wyniki według ekwiwalentnej kombinacji liniowej są wewnętrznie spójne, a odpowiadające znaki są poprawne w odniesieniu do wiodącego przekroju.

Za pomocą pól wyboru 'Znaki ekstremalne' możesz kontrolować, jakie ekstremalne wartości przypadków obciążeń są uwzględniane w nakładaniu i czy znaki mają zostać zachowane. W ten sposób wartości ekstremalne modalnych przekrojów i odkształceń oraz odpowiadające wyniki wiodącego komponentu są określane z zachowaniem znaków.

Przypisanie

W zakładce Przypisanie możesz sprawdzić, jakie przypadki obciążeń lub kombinacje obciążeń są uwzględnione w wybranej kombinacji wyników i na jakie kryteria są łączone. Tutaj możesz również ręcznie ustawić kryteria kombinacji.

Przypisywanie przypadków obciążeń do kombinacji wyników

Przypisane do EK

W tabeli wymienione są przypadki obciążeń kombinacji wyników. Wartości podane w kolumnie 'Współczynnik' opierają się na częściowych współczynnikach bezpieczeństwa i współczynnikach kombinacji zgodnych z normą. Są one dobierane w zależności od sytuacji projektowej i kategorii oddziaływania.

'Rodzaj obciążenia' opisuje, jak każdy przypadek obciążenia jest uwzględniany w nakładaniu:

• Stałe: Obciążenie działa w każdym przypadku.
• Tymczasowe: Obciążenie jest uwzględniane tylko wtedy, gdy wyniki prowadzą do zwiększenia przekrojów i odkształceń.

'Operator' wyraża sposób łączenia przypadków obciążeń:

• +: Symbol oznacza kombinację addytywną. Przypadek obciążenia jest uwzględniany niezależnie od innego przypadku obciążenia, gdy tylko wyniki wpływają niekorzystnie.
• lub: Kryterium opisuje alternatywną kombinację. Wyniki określonych przypadków obciążeń wykluczają się wzajemnie, na przykład wiatr. Uwzględniane są tylko wartości obciążenia, które przynoszą najbardziej niekorzystne wyniki.

Ręczne definiowanie kombinacji wyników

Za pomocą przycisku na końcu 'Listy' możesz ręcznie dodać kombinację wyników. Zakładka 'Przypisanie' jest odpowiednio dostosowywana. Takie samo ustawienie znajdziesz, gdy używasz Asystenta Kombinacji dla kombinacji obciążeń i w zakładce 'Podstawowe' aktywujesz pole kontrolne 'Kombinacje wyników'.

Ręczne definiowanie kombinacji wyników

W kolumnie 'Przydziel' wymienione są wszystkie dostępne przypadki obciążeń, kombinacje obciążeń i kombinacje wyników. Aby przenieść wpis do listy 'Przypisane do EK', możesz użyć następujących możliwości:

• Kliknij dwukrotnie wpis.
• Zaznacz wpis lub kilka wpisów przytrzymując klawisz Ctrl, następnie kliknij przycisk .

Przyciski i kontrolują, jaki Operator jest używany przy łączeniu wpisów:

• +: Przypadki obciążeń są dodawane.
• OR: Przypadki obciążeń działają alternatywnie.

Aby zmienić 'Współczynnik' przypadku obciążenia lub kombinacji, aktywuj pierwszą kolumnę odpowiedniego wiersza. Wpisz poprawny współczynnik lub wybierz go z listy.

Analogicznie możesz dostosować 'Rodzaj obciążenia' i 'Operator': aktywuj odpowiednie pole i wybierz odpowiedni wpis z listy.

Sekcja 'Wprowadzanie składni' umożliwia bezpośrednie definiowanie kombinacji wyników. Wprowadź przypadki obciążeń lub kombinacje z współczynnikiem, symbolem rodzaju obciążenia ('/p' lub bez) i operatorem ('+' lub 'lub'). Przypisz kryterium definicji za pomocą przycisku .

Przynależne kombinacje

W zakładce Przynależne kombinacje możesz określić "powiązane" kombinacje, które wynikają z tych samych przypadków obciążeń dla poszczególnych sytuacji projektowych.

Ustalanie powiązanych kombinacji dla sytuacji obliczeniowych

Zasada jest bardziej szczegółowo opisana w rozdziale Kombinacje obciążeń.
