Tyčové zatížení jsou síly, momenty, hmotnosti, teplotní vlivy nebo nucená přetvoření působící na tyče.
Vyberte v seznamu 'Případ zatížení', ke kterému má být zatížení přiřazeno.
Základ

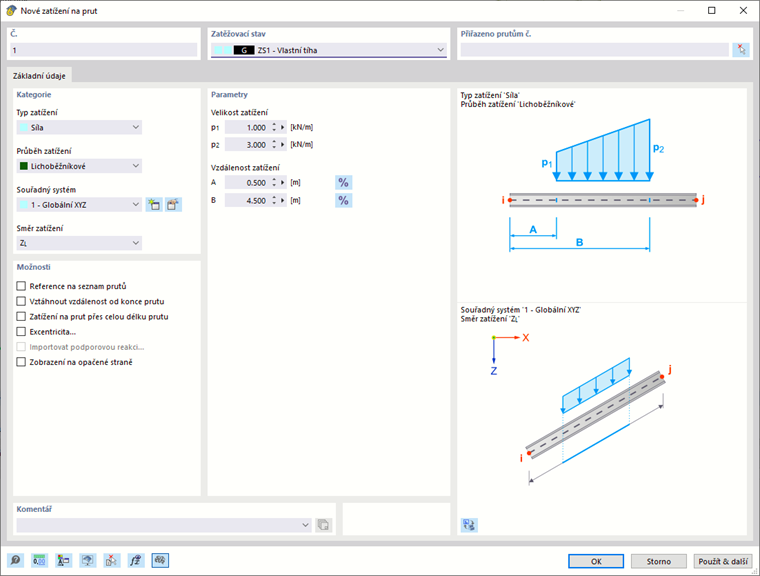

Záložka Základ spravuje základní parametry zatížení.
Kategorie

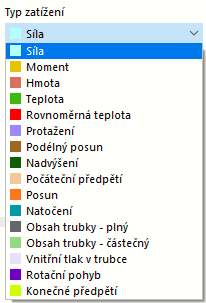

V seznamu 'Typ zatížení' jsou k dispozici následující možnosti:
| Typ zatížení | Popis |
|---|---|
| Síla | Koncentrované zatížení, rovnoměrné nebo proměnlivé plošné zatížení |
| Moment | Koncentrované momenty, rovnoměrné nebo proměnlivé plošné momenty |
| Hmotnost | Rovnoměrně rozložená hmotnost po délce tyče, důležitá pro Dynamické analýzy |

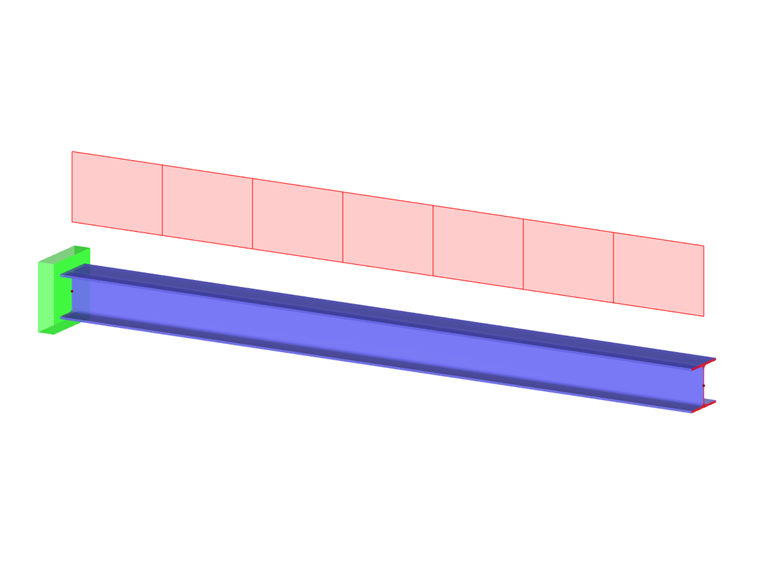

| Teplota | Rovnoměrné (Tt = Tb) nebo nerovnoměrné (Tt ≠ Tb) teplotní zatížení po průřezu tyče |
| Změna teploty | Teplotní rozdíl mezi horní a dolní stranou tyče s případným zohledněním konstantní změny teploty (kladná hodnota zatížení: horní strana tyče se zahřívá) |
| Změna délky | Nucená deformace nebo zkrácení ε tyče (kladná hodnota zatížení: tyč se prodlužuje) |
| Podélný posun | Nucená deformace nebo zkrácení Δl tyče |
| Vyvýšení | Nucené zakřivení tyče |
| Počáteční předpětí | Předpínací síla působící na tyč před výpočtem (kladná hodnota zatížení: tyč se prodlužuje) |
| Posunutí | Vložené posunutí o hodnotu Δ pro stanovení vlivových linií |
| Rotace | Vložená rotace o úhel φ pro vlivové linie |
| Obsah potrubí - plný | Plošné zatížení v důsledku úplného naplnění potrubí |
| Obsah potrubí - částečný | Plošné zatížení v důsledku částečného naplnění potrubí |
| Vnitřní tlak potrubí | Rovnoměrný vnitřní tlak potrubí |
| Rotace | Odstředivá síla z hmotnosti a úhlové rychlosti ω na tyč |
| Koncové předpětí | Předpínací síla, která má po výpočtu s iterativním určením působit na tyč (kladná hodnota zatížení: tyč je v tahu) |
| Obal - kontura | Síla z hmotnosti materiálu určité tloušťky na obrys průřezu (led, nátěr) |
| Obal - polygon | Síla z hmotnosti materiálu obklopující průřez v libovolně definovatelné oblasti (požární ochrana) |
| Tvarování (pouze pro Add-On Tvarování) | Rovnoměrná síla nebo geometrické zadání pro zatížení tvarováním (viz kapitola Zatížení při tvarování v příručce pro tvarování) |
Typ zatížení a účinek znamének je vždy znázorněn v horní části dialogu grafiky.
V seznamu 'Rozdělení zatížení' jsou k dispozici různé možnosti, jak znázornit umístění zatížení.
Schéma rozložení zatížení je znázorněno v horní části dialogu grafiky. V části 'Parametry' můžete poté zadat hodnoty, vzdálenosti a další charakteristické veličiny zatížení.
V seznamu 'Soustava souřadnic' stanovte, zda zatížení působí ve směru místních os xyz tyče, místních hlavních os xuv nebo globálních os XYZ. Alternativně můžete vybrat nebo vytvořit novou vlastní souřadnicovou soustavu.
Místní osa x představuje podélnou osu tyče. U symetrického profilu je osa y "silná" osa průřezu tyče, osa z je "slabá" osa. U nesymetrického profilu jsou to osy u a v.
Vyberte v seznamu 'Směr zatížení', abyste nastavili účinek zatížení. V závislosti na souřadnicové soustavě jsou k dispozici místní osy tyče x, y, z, hlavní osy x, u, v, globální osy X, Y, Z nebo vlastní osy U, V, W.
Tyčové zatížení může být vztaženo na skutečnou délku (jako závažové zatížení) nebo na promítnutou délku (jako zatížení sněhem). Směr zatížení je znázorněn v diagramu dialogu.
Parametry
Zadejte hodnotu zatížení síly, momentu nebo hmotnosti. U koncentrovaných nebo proměnlivých zatížení je k dispozici několik vstupních polí, ve kterých můžete popsat tyčové zatížení. Význam parametrů je znázorněn v diagramu zatížení.
Kladný moment působí pravotočivě kolem odpovídající kladné osy. Globální soustava os v pracovním okně vám pomůže určit znaménko. Pro lokálně definovaná zatížení můžete zobrazit osy tyče pomocí tlačítka
(viz obrázek Proměnlivé tyčové zatížení).
Pokud určujete koncentrovaná nebo lichoběžníková zatížení, můžete pomocí tlačítka
přepínat mezi relativním a absolutním zadáním vzdáleností.

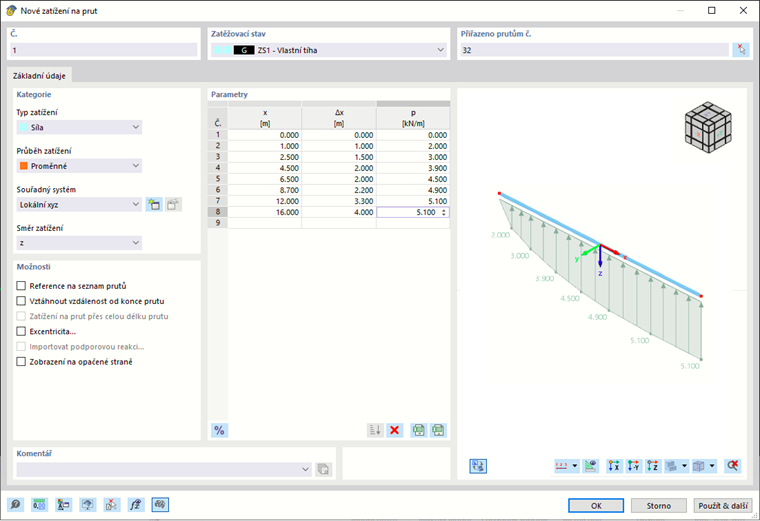

U proměnlivých zatížení se zobrazí tabulka, kde můžete zadat body zatížení x s odpovídajícími hodnotami zatížení.
Možnosti

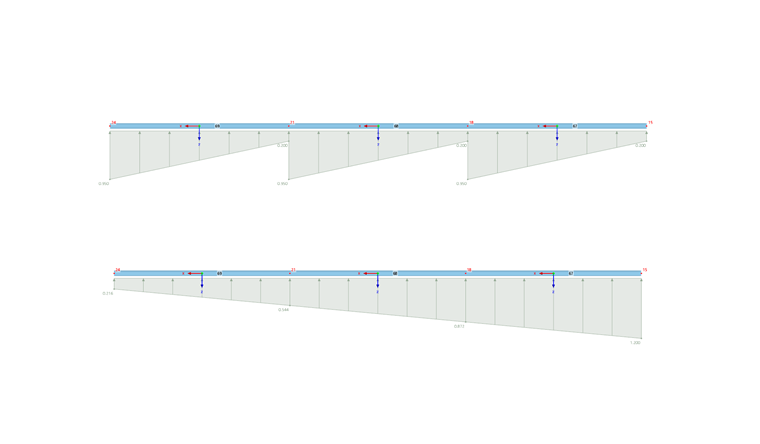

Obvykle zatížení působí samostatně na každé tyči, kterou určíte v sekci 'Přiřazeno tyčím'. Pokud zaškrtnete políčko 'Vztah k seznamu tyčí', zatížení působí na celkovou délku tyčí: U lichoběžníkových zatížení pak RFEM aplikuje parametry ne na každou tyč zvlášť, ale souhrnně na všechny tyče v seznamu.
Políčko 'Vzdálenost vztáhnout na konce tyče' je dostupné pouze pro zatížení, která nepůsobí po celé délce. Pokud ji aktivujete, můžete v sekci 'Parametry' zadat vzdálenosti vztažené ke koncům tyče.
Políčko 'Zatížení po celé délce tyče' vám u lichoběžníkových zatížení umožní volbu, zda se lineárně proměnlivé zatížení rozloží od začátku tyče až po její konec.
Políčko 'Excentricita' je dostupné pro typ zatížení 'Síla'. Pokud jej zaškrtnete, můžete v záložce Excentrický účinek síly definovat vnější vliv tyčového zatížení.
Políčko 'Převzít reakci ložiska' umožňuje importovat síly ložiska z jiného modelu. Pak můžete nastavení provést na další záložce (viz obrázek Model, zatížení a linka pro import reakce ložiska specifikována).
S možností 'Zobrazení na opačné straně' můžete ovlivnit zobrazení vektorů zatížení.
Excentrický účinek síly

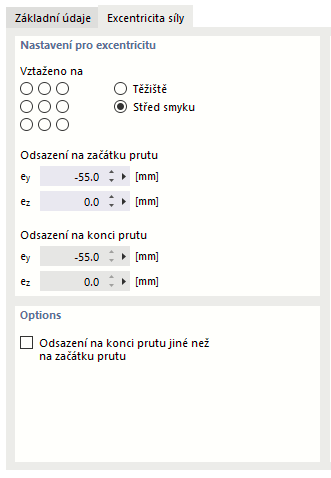

Pokud síla nepůsobí ve středu průřezu, můžete v záložce Excentrický účinek síly určit místo působení zatížení.
Nastavení excentricity

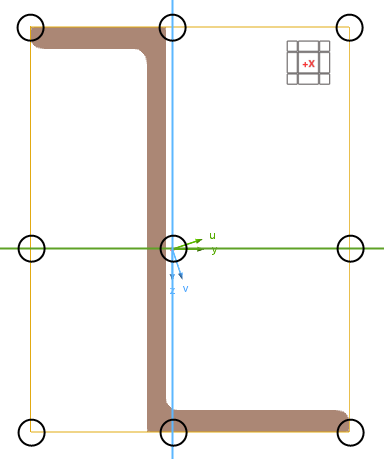

Devět kontrolních polí 'Referenční bod' symbolizuje výrazné body průřezu: Středový bod představuje geometrický střed obdélníka, který obepíná průřez. Osmi hraniční body jsou dány průsečíky rovnoběžných úseček os y a z přes tento střed s hraničními liniemi obdélníka. Pokud jedno z polí aktivujete, RFEM použije tyčové zatížení v příslušné vzdálenosti od těžiště.
Alternativně můžete zatížení použít v 'Těžišti' nebo v 'Centru posunu' a ručně definovat 'Offset na začátku tyče' ve vstupních polích níže. Vzdálenosti se vztahují na místní osy tyče y a z.
Možnosti
Pokud nebude excentricita po celé délce tyče jednotná, aktivujte pole 'Odchylka na konci tyče odlišná od odchylky na začátku tyče'. V horní části můžete pak zadat 'Offset na konci tyče'. Tímto způsobem můžete popsat lineární průběh excentricity od začátku tyče po její konec.
