Generátory zatížení

Generátory zatížení usnadňují zadávání zatížení na prut a na plochu. Umožňují konvertovat plošná zatížení na zatížení na pruty nebo aplikovat zatížení sněhem a větrem na plochy a pruty. Další generátor zatížení umožňuje importovat podporové reakce jiného modelu.

Informace

Pokud je generátor zatížení v základních údajích modelu (viz obrázek Záložka 'Addony' ) deaktivován, musíte si zatížení sněhem a větrem vytvořit sami. Položek v navigátoru a v tabulce je pak odpovídajícím způsobem méně.

Zobrazení vygenerovaných zatížení jako zatížení na pruty, linie nebo plochy

Vygenerovaná zatížení se obvykle zobrazí jako plošná zatížení nad definičními objekty. Pokud chcete zkontrolovat zatížení vygenerovaná na základě vašeho zadání, otevřete v pracovním okně místní nabídku vygenerovaného zatížení. Tam vyberte možnost Zobrazit odděleně.

Informace

Zatížení se změní pouze pro zobrazení. Nelze je upravovat.

Úprava vygenerovaných zatížení

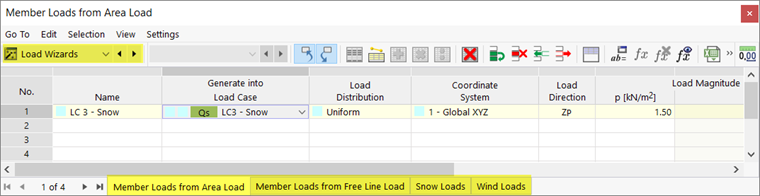

Stejně jako ostatní zatížení se i vygenerovaná zatížení zobrazí v položce Navigátoru Zatížení a v zatíženích uložených v tabulce . Protože je nelze upravovat, zobrazí se jinou barvou.

Pokud chcete upravit parametry vygenerovaných zatížení, otevřete obvyklým způsobem dialog pro úpravu generátoru zatížení a úpravy proveďte tam.

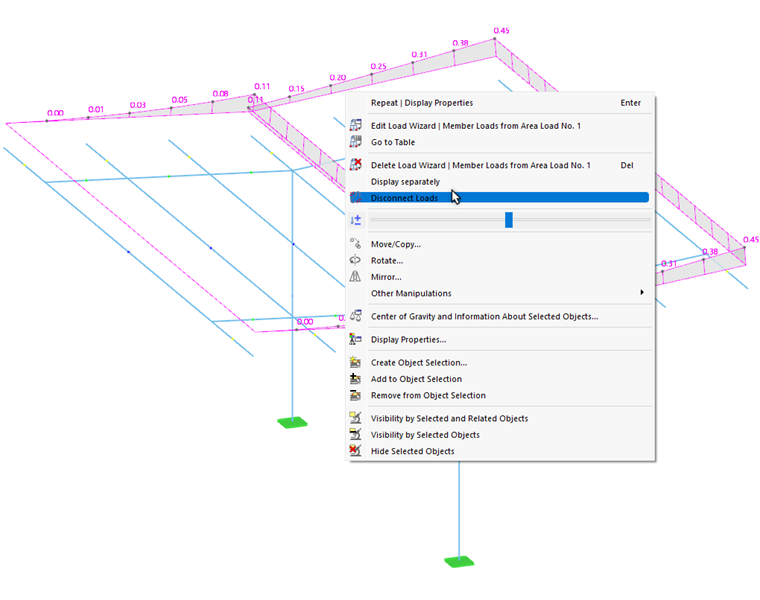

Pokud ale chcete vygenerovaná zatížení dále zpracovávat jako samostatné objekty, musíme tato zatížení nejdříve vyjmout z celku a rozložit je na složky. K tomu použijte místní nabídku zatížení v pracovním okně nebo v navigátoru 'Data'. Tam vyberte funkci Odpojit zatížení.

Po potvrzení převede RFEM vygenerované zatížení na "opravdová" zatížení na pruty, linie nebo plochy, které lze následně upravit.
