Zkosení

Pomocí funkce Smyk z hlavní nabídky 'Upravit' → 'Manipulace' lze vybrané objekty otáčet a současně upravovat souřadnice pouze v jednom směru. Ostatní dvě směrové souřadnice zůstanou zachovány.

Zkosení například usnadňuje změnu sklonu prutů střešní plochy: Délky prutů se upraví podle nové souřadnice Z, zatímco souřadnice v rovině XY zůstanou beze změny.

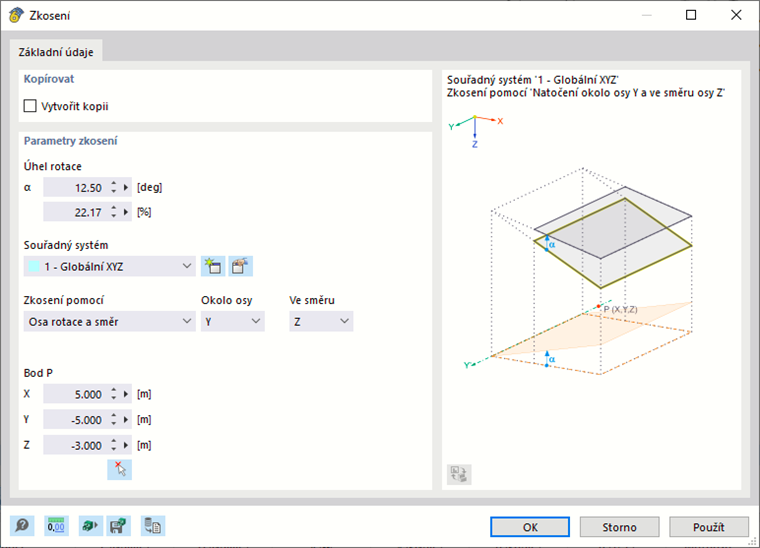

01 Dialog ' Zkosení '

Kopírovat

Pokud není zaškrtávací políčko 'Vytvořit kopii' označeno, vybrané objekty se zkosí. Pokud chcete vytvořit kopii, je třeba zaškrtnout příslušné políčko.

Parametry zkosení

Zadejte 'Úhel rotace' α. Vztahuje se k pravotočivému souřadnému systému 'Osy', kterou zadáme níže. V grafickém okně dialogu se zobrazí osy s kladným úhlem. Úhel je možné zadat v [°] nebo [%]. Obě pole jsou propojena.

Zadejte 'Souřadný systém', v němž mají objekty rotovat. Ze seznamu lze vybrat uživatelský souřadný systém nebo vytvořit nový pomocí tlačítka .

V seznamu 'Zkosení pomocí' je možné zadat dvě možnosti pro zadání směru zkosení:

• Osa rotace a směr: Osa rotace probíhá rovnoběžně s jednou osou zadaného souřadného systému. Vyberte ji v seznamu 'Okolo osy'. Poté v seznamu 'Ve směru' nastavte souřadnici, která se má upravit. Zadáním 'Bodu P' na ose rotace určíme polohu osy.
• Kolmo pomocí 3 bodů: Osa rotace leží v obecné poloze v prostoru. Zadejte souřadnice pro 'Bod P₁' a 'Bod P₂' pro zadání osy rotace. Poté pomocí 'Bodu P₃' definujeme rovinu a směr. Tyto tři body lze zadat také graficky pomocí tlačítka .
