Zástupce prutu představují vzory pro 1D objekty, které mají stejné vlastnosti, pokud jde o materiál, průřez, typ prutu a délku. Tyto zástupce lze chápat jako "vzory prutů". Usnadňují vyhodnocení a dokumentaci výsledků. Vzhledem k tomu, že se ze všech podobných typů posuzuje pouze prut s rozhodujícími vnitřními silami, poskytují zástupci prutů dobrý přehled v programu i v protokolu.

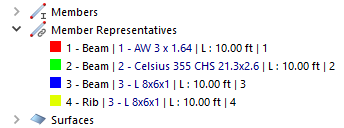

Zástupci se vytvářejí ručně, ale RFEM je vytváří automaticky na základě vlastností prutů obsažených v modelu. Zobrazují se v navigátoru.
Jak ukazuje příklad na předchozím obrázku, program RFEM vytvořil dva zástupce pro betonové pruty, kteří mají sice stejný průřez, ale různou délku.
Program RFEM standardně vytváří zástupce pro následující kritéria:
- Materiál Zdivo
- Průřez
- Typ čáry
- Typ prutu
- Délka prutu
Generátor zástupců prutů umožňuje upřesnit uvedená kritéria. Generátor najdete v dialogu 'Základní údaje modelu' v záložce 'Zástupci prutů', kterou otevřete kliknutím na tlačítko [Vybrat]
nebo z místní nabídky 'Zástupci prutů' v navigátoru.
Vlastnosti zástupce lze zkontrolovat v dialogu 'Upravit zástupce prutů'. Tento dialog vyvolejte pomocí místní nabídky Upravit (viz obrázek 'Zástupci prutů' - místní nabídka ) nebo poklepáním na položku v navigátoru.
V 'seznamu' je uveden přehled všech zástupců v modelu. V sekci 'Pruty č.' jsou uvedena čísla prutů, které mají stejné vlastnosti a jsou přiřazeny vybranému zástupci.
V záložce Základní údaje můžete zkontrolovat 'Přiřazení' a podívat se na 'informace | Analytické', které se týkají statické analýzy. Ve 'Shrnutí' se mimo jiné zobrazí celková hmotnost prutů obsažených v zástupci.
