Pomocí sady prutů lze pruty kombinovat a klasifikovat jako celek. Tímto způsobem lze několik prutů považovat za jeden prut, což může být vyžadováno pro některá místa v konstrukci (například pro uspořádání zatížení přes všechny pruty, posouzení klopení nebo posouzení spojitého nosníku ).

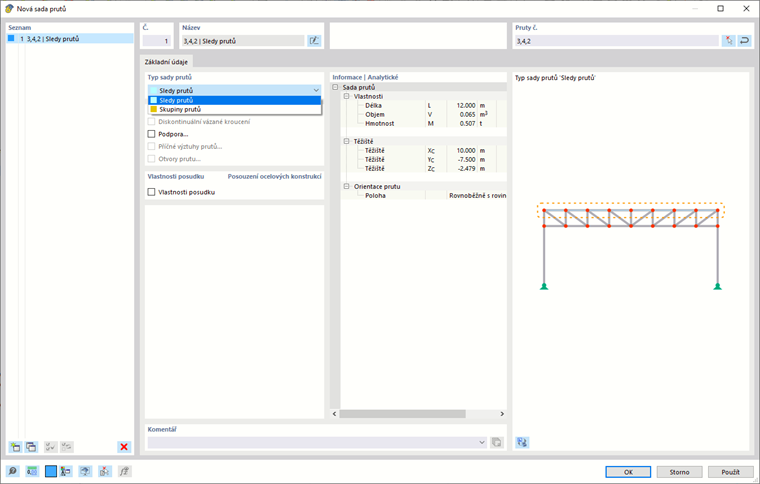

Typ sady prutů
Typ sady prutů popisuje způsob seskupení prutů. V seznamu jsou k dispozici dva typy.
Sledy prutů
Spojité pruty jsou tvořeny spojitými sledem prutů. Koncový uzel jednoho prutu představuje počáteční uzel dalšího prutu. Umíte si představit, jak nakreslit sledy prutů, aniž byste se museli nadzdvihnout.
Skupiny prutů
Skupina prutů se skládá ze spojených prutů, které se mohou větvit. Posouzení pro skupiny prutů jsou možná pouze v omezené míře, protože například pro tyto skupiny neexistují žádné účinné délky.
Diskontinuální vázané kroucení
Tato funkce je k dispozici, pokud je v základních údajích modelu aktivován addon pro analýzu Vázané kroucení (7 stupňů volnosti) (licence nutná). Pokud deplanace ve sledu prutů neprobíhá průběžně (například kvůli připojeným prutům), lze pomocí této funkce zadat deplanaci na koncích každého prutu.
Příčné výztuhy prutů
Příčné výztuhy prutů mají vliv na deplanační tuhost sledu prutů, která se při výpočtech zohledňuje při vázaném kroucení. Tato funkce je přístupná, pokud je v 'základních údajích modelu' aktivován některý z následujících addonů (pro každý nutná licence):
- Vázané kroucení (7 stupňů volnosti)
- Posouzení ocelových konstrukcí
- Posouzení hliníkových konstrukcí
Pruty č.
Zadejte čísla prutů nebo je vyberte v pracovním okně pomocí tlačítka
. Pomocí tlačítka
lze pořadí čísel prutů změnit, takže se změní směr sady prutů.
