Základní údaje

V záložce Základní údaje se nastavují základní parametry modelu.

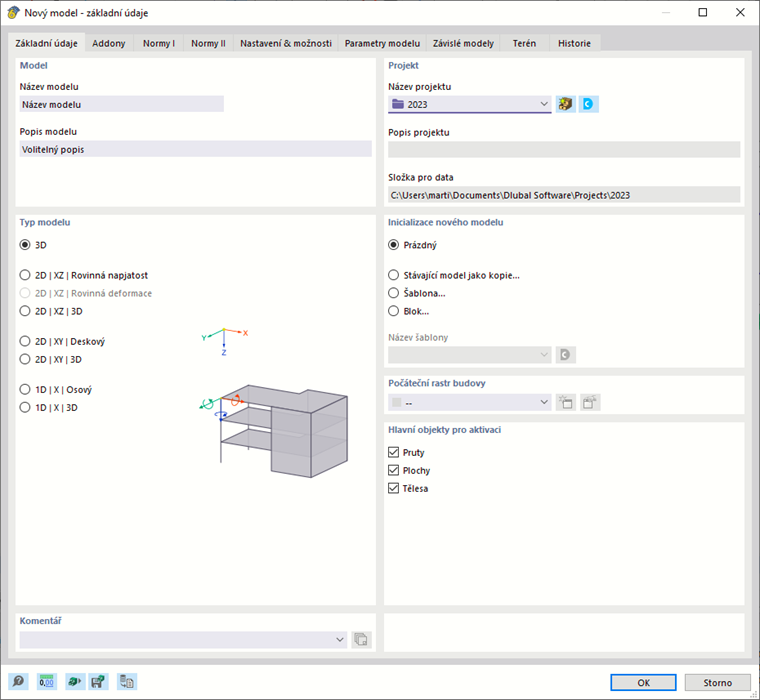

Dialog 'Nový model - základní údaje', záložka 'Základní údaje'

Model

Je třeba zadat 'název modelu', protože se jedná také o název souboru s příslušným modelem. Naopak 'popis modelu' se může, ale nemusí zadat. Slouží ke stručnému popisu modelu. Tento popis se zobrazí ve výstupním protokolu, další využití však podobně jako popis projektu nemá.

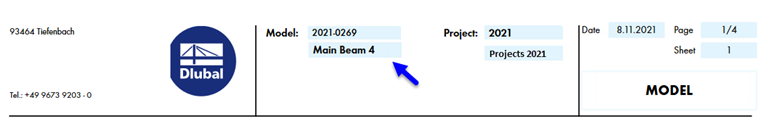

Popis modelu ve výstupním protokolu

Průmět

V seznamu 'Název projektu' vyberte složku projektu, do které se má model uložit. Pomocí tlačítka můžete vytvořit nový projekt. Otevře se dialog 'Vytvořit nový projekt', kde můžete zadat příslušné údaje.

Dialog 'Vytvořit nový projekt'

Tlačítko umožňuje přístup do Dlubal centra. Zde můžete nastavit jiný projekt než aktuální (viz kapitola Modely ).

Pro informaci se zobrazí 'Popis projektu' a 'Složka pro data' vybraného projektu.

Typ modelu

Typ modelu určuje, zda se bude analyzovat prostorový, rovinný nebo jednorozměrný model. Pokud se nemá jednat o 3D model, lze v této sekci omezit vstupní parametry na některé souřadnice a stupně volnosti.

Typ výpočtového diagramu "2D | Typy XZ' jsou vhodné pro stěny a tabule, kde zatížení působí pouze ve směru roviny plochy. Tyto typy doporučujeme také pro rovinné prutové konstrukce. Typ výpočtového diagramu "2D | Typy XY' představují rovinné plošné konstrukce, například desky, které jsou namáhány kolmo na rovinu plochy. Volby '3D' umožňují prostorový výpočet rovinného systému, například pokud použijete nesymetrické průřezy s úhlem natočení, jako jsou zavětrovací ztužidla.

'1D | Typy X' umožňují modelovat jednorozměrné prutové konstrukce, například spojité nosníky. I zde volba '3D' slouží k prostorovému výpočtu natočených průřezů.

Typ modelu lze změnit také dodatečně. Změna, jako například redukce 3D modelu na desku, může ovšem způsobit ztrátu části dat.

Inicializace nového modelu

Ve výchozím nastavení 'Prázdný' je třeba definovat znovu všechna data modelu. Další možností je nastavit předlohu. K dispozici jsou následující možnosti:

• Stávající model jako kopie: Předem se nastaví kopie souboru.
• Šablona: Můžete použít vzorový soubor, který jste uložili jako šablonu.
• Blok: Můžete předem nastavit blok jako konstrukční prvek modelu.

Vyberte požadovanou šablonu nebo blok ze seznamu níže. Tlačítko zajišťuje přístup do Dlubal centra, které poskytuje přehled o všech šablonách a vzorech.

Počáteční rastr budovy

Rastr budovy usnadňuje zadávání modelu: Průsečíky rovinného nebo prostorového rastru z linií představují definiční body pro linie, pruty a plochy.

V seznamu najdete čtyři Přednastavené typy pro stavební rastry které lze v případě potřeby upravit a použít pro zadání.

Hlavní objekty pro aktivaci

V této sekci dialogu můžete nastavit základní typy objektů, které se mají v modelu použít:

• Pruty: 1D objekty
• Plochy: 2D objekty
• Tělesa: 3D objekty

Pokud některou položku deaktivujete, nezobrazí se ani v navigátoru, ani v tabulkách.

Komentář

Zde můžete zadat text jako komentář k modelu. Komentář se zobrazí i ve výstupním protokolu.
