Modyfikacje konstrukcji

Modyfikacja struktury umożliwia dostosowanie sztywności materiałów, obiektów i ich typów indywidualnie. Ponadto można dezaktywować wybrane obiekty lub nieliniowe właściwości obiektów do obliczeń.

Okno dialogowe 'Nowa modyfikacja konstrukcji'

Modyfikacja sztywności

W tym dziale za pomocą zaznaczenia określ, dla jakich typów obiektów chcesz dostosować sztywności. Można zmienić właściwości materiałów, przekrojów, prętów, powierzchni, połączeń i podpór. Istnieje też możliwość uwzględnienia specyficznych sztywności obiektów niektórych dodatków do analizy statycznej, na przykład wpływu zbrojenia żelbetowego (w przygotowaniu), klasy wilgotności prętów drewnianych według SIA 261 [1] w połączeniu z SIA 265 [2] lub wpływu pól ścinania i ugięcia skrętnego dla prętów przy obliczeniach z siedmioma stopniami swobody.

Właściwości sztywności poszczególnych obiektów można określić na oddzielnych kartach. Są one dostosowane do typu obiektu. W celu modyfikacji sztywności materiału, na przykład, wprowadź współczynnik mnożenia lub dzielenia dla modułu sprężystości i modułu ścinania.

Dostosowywanie sztywności materiału za pomocą współczynnika

Dla przekrojów, podpór i połączeń można określić współczynniki dla poszczególnych sztywności lub stopni swobody. Następujący obraz pokazuje, jak moment bezwładności skręcania prostokątnego przekroju jest zredukowany do 10% sztywności.

Dostosowanie sztywności przekroju pod kątem skręcania

Dla prętów i powierzchni na odpowiednich kartach należy przypisać lub zdefiniować na nowo typ modyfikacji sztywności. Typy te opisano w rozdziale Modyfikacje sztywności prętów i rozdziale Modyfikacje sztywności powierzchni.

Definiowanie modyfikacji sztywności dla prętów

Wprowadź numery odpowiednich prętów i powierzchni lub wybierz obiekty za pomocą przycisku graficznie.

Dezaktywacja nieliniowości

Jeśli w modelu użyto obiektów z nieliniowymi właściwościami, można dezaktywować wpływ poszczególnych typów obiektów. Pozwala to na przykład uniknąć 'typów prętów' takich jak pręty rozciągane czy ściskane, oraz podnoszących siły przy nieliniowym działaniu 'podpór powierzchniowych'. Wszystkie obiekty, których pola sterowania są zaznaczone, będą traktowane w obliczeniach jako działające liniowo.

Jeśli dodatek do analizy Nieliniowe zachowanie materiału jest aktywowany (wymagana licencja), można również dezaktywować nieliniowości materiałowe. W dodatkowej karcie 'Modele nieliniowości materiałowej' wymienione są wszystkie materiały z nieliniowymi właściwościami, które zostały zdefiniowane.

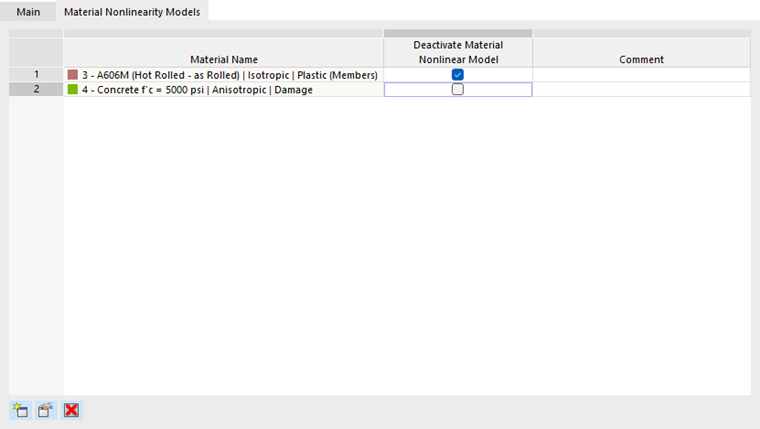

Dezaktywacja nieliniowych właściwości materiału

Za pomocą pól sterowania w kolumnie 'Dezaktywuj materiał | Nieliniowy model' można kontrolować, które materiały o nieliniowych właściwościach mają być używane konwencjonalnie (liniowo sprężyście) w obliczeniach.

Inne opcje

Funkcja 'Dezaktywuj obiekty' oferuje możliwość, aby określone obiekty modelu nie były uwzględniane przy obliczeniach. Pozwala to na przykład zbadać wpływ tymczasowych prętów (podpór montażowych) lub podpór bez usuwania tych prętów lub podpór.

Zaznaczenie pola kontrolnego powoduje, że karta 'Dezaktywuj obiekty' staje się dostępna.

Dezaktywacja prętów i podpór węzłowych

Można dezaktywować zarówno 'obiekty sztywności' jak pręty, powierzchnie i objętości, jak i 'podpory'. Poszczególne obiekty należy określić w 'selekcji obiektów' (zobacz rozdział Selekcje obiektów). Wybierz z listy istniejącą selekcję obiektów lub utwórz nowy typ za pomocą przycisku .
