Wybór obiektów

Selekcje obiektów (OS) są grupami obiektów spełniających określone kryteria. Umożliwiają one jednoczesne zaznaczanie i edytowanie wielu obiektów.

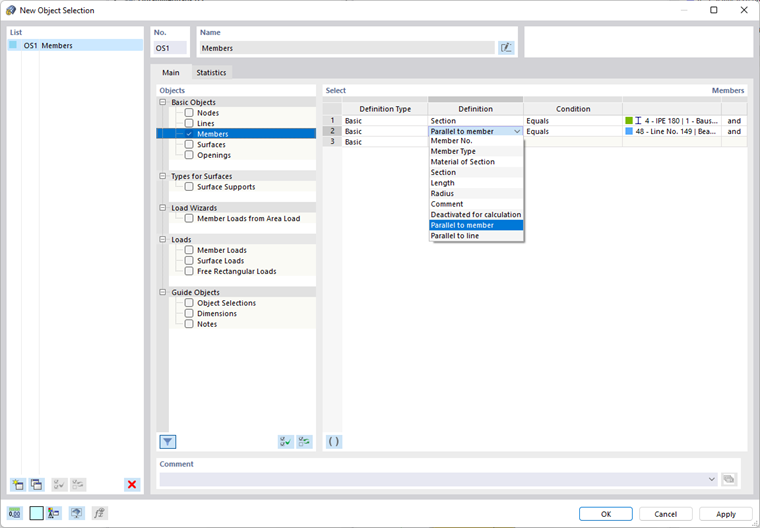

Okno dialogowe 'Wybór nowego obiektu'

Podstawy

W zakładce Podstawy określa się kryteria, które mają obowiązywać dla selekcji obiektu.

Obiekty

Wybierz kategorie obiektów, które chcesz umieścić w selekcji obiektu. W zależności od modelu dostępne są następujące kategorie:

• Obiekty podstawowe
• Typy obiektów podstawowych
• Imperfekcje
• Asystenci obciążeń
• Obciążenia
• Obiekty pomocnicze

Za pomocą przycisku można ukryć lub wyświetlić kategorie obiektów, które nie są używane.

Wybierz

Ustal w kolumnie 'Typ definicji' typ obiektu. Dla obiektów strukturalnych lista oferuje możliwość wyboru między obiektami podstawowymi i typami obiektów podstawowych (zobacz obraz Obiekty podstawowe i typy obiektów podstawowych ) oraz typami obciążeń obiektu.

Wybór typu definicji

W zależności od typu definicji można ustalić parametr obiektu w kolumnie 'Definicja'. Obraz Nowa selekcja obiektu pokazuje opcje wyboru dla właściwości podstawowych prętów.

Ustal kryterium w kolumnie 'Warunek':

• Równe: Obiekty spełniają warunek określony w następnej kolumnie.
• Różne: Warunek określony w następnej kolumnie nie jest spełniony.

Wybierz z listy w przedostatniej kolumnie obiekt-wzorzec, którego właściwości mają być użyte dla warunku. Jeśli pole wprowadzania jest aktywne, można graficznie zaznaczyć obiekt za pomocą przycisku .

W ostatniej kolumnie można ustalić kryterium, za pomocą którego sekwencję obiektów poszerza się o dodatkowy warunek w nowym wierszu:

• i: Każdy z warunków definiowanych w wierszach musi być spełniony.
• lub: Jakikolwiek jeden z warunków jest spełniony, obiekt jest uwzględniany w selekcji obiektu.

Statystyka

Zakładka Statystyka wyświetla wszystkie obiekty, które są zawarte w bieżącej selekcji obiektu.

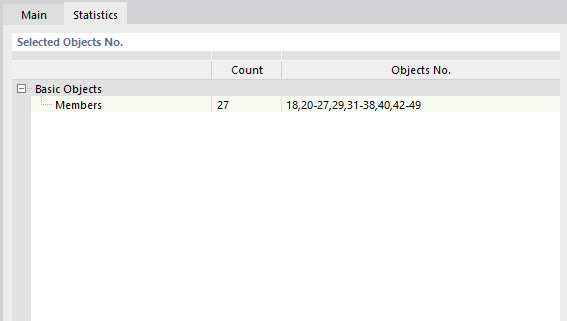

Statystyka wyboru obiektów

Wykorzystanie selekcji obiektów

Selekcje obiektów pozwalają na wyświetlanie wybranych obiektów wyłącznie jako Widoczności w oknie roboczym. Pozostałe obiekty są podświetlane przezroczysto lub całkowicie ukrywane. Selekcje obiektów ułatwiają również zadanie wybierania obiektów według określonych kryteriów – aby je edytować lub ocenić wyniki.

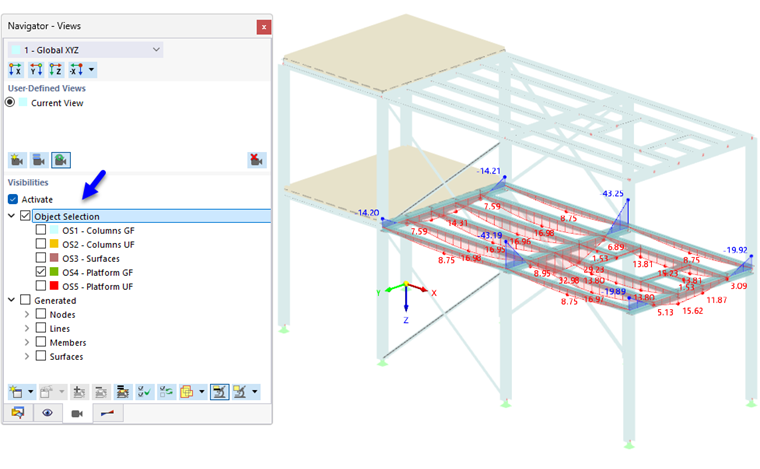

Używanie selekcji obiektów do reprezentacji

W niektórych dialogach selekcje obiektów są również dostępne jako opcje wyboru w celu uchwycenia określonych obiektów (zobacz obraz Dezaktywacja belek i podparć węzłowych w dialogu modyfikacji struktury).
