Sie können die Ergebnisse für Flächen grafisch über die Navigator-Kategorie Flächen anzeigen. Die numerischen Flächenergebnisse finden Sie in den Tabellen-Kategorien Ergebnisse flächenweise in Rasterpunkten und Ergebnisse flächenweise in Netzknoten.
FE-Netzknoten und Rasterpunkte
Die grafischen Ergebnisse basieren auf den Ergebnissen in den FE-Netzknoten. Tabellarisch sind neben diesen FE-Knoten-Ergebnissen auch die interpolierten Werte in den Rasterpunkten verfügbar, die für jede Fläche definiert sind (siehe Kapitel Flächen). Dieses Raster stellt eine vom FE-Netz unabhängige Ausgabe in Ergebnispunkten mit regelmäßigen Abständen dar.
Die Ergebniswerte der Rasterpunkte lassen sich auch in der Grafik darstellen. Diese Möglichkeit ist im Kapitel Ergebniswerte an Flächen beschrieben.
Schichtseite

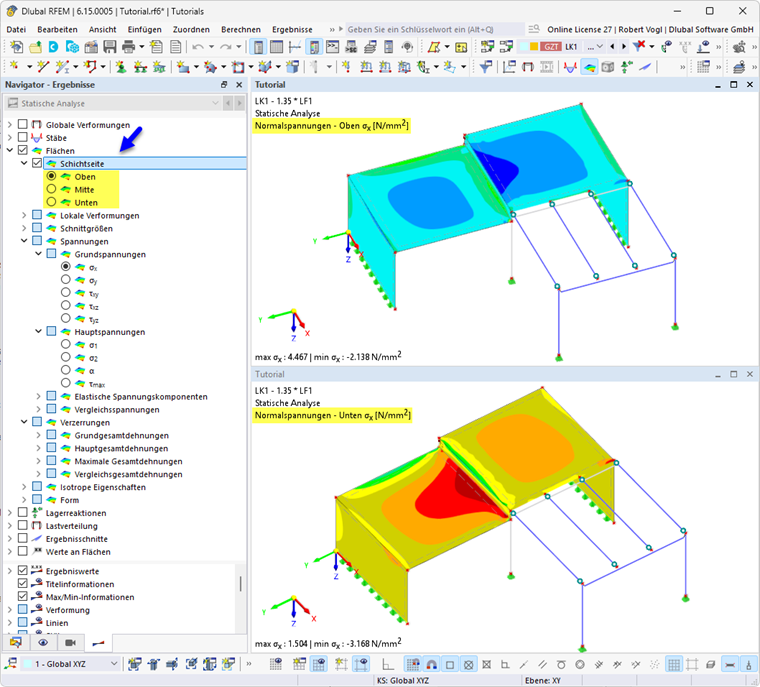

Das Navigator-Kontrollfeld Schichtseite ermöglicht es, schnell zwischen den Ergebnissen der Ober- und Unterseiten sowie der Flächenmitten zu wechseln.
Damit können Sie beispielsweise die Spannungen und Verzerrungen überprüfen, die auf den Seiten biegebeanspruchter Flächen auftreten. Die Flächenschnittgrößen hingegen sind immer auf die Ergebnisse der Flächenmitten aus der FE-Analyse bezogen (Ebene des Drahtmodells).
Ist das Kontrollfeld 'Schichtseite' deaktiviert, können Sie die Ergebnisse der Flächenseiten über die Kontrollfelder der Spannungen und Verzerrungen auswählen (σx+, σx-, εx+, εx- etc.).
Oben / Unten
Ist die lokale z-Achse bei den Modell-Basisangaben nach unten ausgerichtet, so befindet sich die obere Seite auf der Flächenseite in Richtung der negativen z-Flächenachse (−z), die untere Seite entsprechend in Richtung der positiven z-Achse (+z). Wenn die lokale z-Achse nach oben orientiert ist, kehrt sich diese Definition um.
