Generator kombinacji wspiera użytkownika w zadaniu nakładania przypadków obciążenia w kombinacje zgodnie z normą. Steruje on zasadami, według których oddziaływania są łączone w sytuacji obliczeniowej .
Generator kombinacji jest aktywowany automatycznie podczas tworzenia modelu (patrz rysunek Zakładka 'Add-ons' ). Również w oknie dialogowym Przypadki obciążenia i kombinacje można włączyć lub wyłączyć generator kombinacji.
Generator kombinacji zarządza ustawieniami, według których tworzone są kombinacje. Można zdefiniować kilka generatorów kombinacji i przypisać je do sytuacji obliczeniowych.
'Nazwa' stanowi krótkie oznaczenie. Opiera się ona na rodzaju generowania i typie analizy.
Podstawa

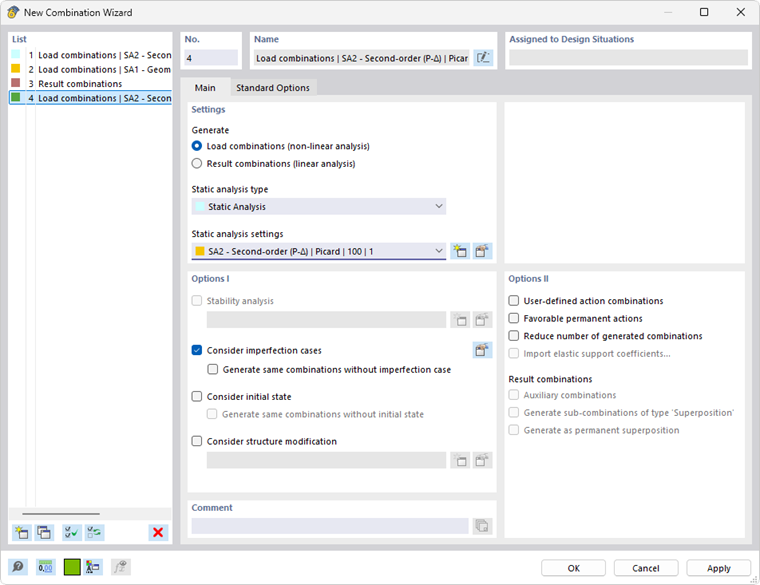

Zakładka Podstawa zarządza ogólnymi danymi generatora, który jest zaznaczony na 'liście' po lewej stronie.
Ustawienia
Pola wyboru 'Generowanie' określają, czy generowane są Kombinacje obciążeń, czy Kombinacje wyników. Generowanie kombinacji obciążeń jest ustawieniem domyślnym, ponieważ efekty nieliniowe i wyniki według teorii II rzędu mogą być poprawnie rejestrowane tylko za pomocą kombinacji obciążeń.
Na liście 'Ustawienia analizy statycznej' można wybrać, według której teorii obliczeniowej mają być analizowane kombinacje (patrz rozdział Ustawienia analizy statycznej).
Opcje I
Jeżeli w danych podstawowych modelu aktywowany jest dodatek Analiza stateczności (wymagana licencja), można uwzględnić ustawienia dotyczące analizy stateczności podczas tworzenia kombinacji.
Pole wyboru Uwzględnij przypadki imperfekcji steruje tym, czy kombinacje są tworzone z imperfekcjami, czy bez nich (patrz rozdział Przypadki imperfekcji). Opcja 'Generuj identyczne kombinacje obciążeń bez przypadku imperfekcji' umożliwia generowanie kombinacji raz z imperfekcjami, a raz bez nich.
Jeżeli aktywowane jest pole wyboru Uwzględnij stan początkowy, w zakładce Stan początkowy można wybrać przypadek obciążenia, którego deformacje stanowią położenie wyjściowe dla generowanych kombinacji obciążeń. Również tutaj istnieje możliwość generowania kombinacji zarówno z uwzględnieniem stanu początkowego, jak i bez niego.
Pole wyboru Uwzględnij modyfikację konstrukcji umożliwia uwzględnienie w kombinacjach obciążeń modyfikacji sztywności lub specjalnego traktowania nieliniowości (patrz rozdział Modyfikacje konstrukcji).
Opcje II
Jeżeli aktywowane jest pole wyboru Zdefiniowane przez użytkownika kombinacje oddziaływań, nie są tworzone żadne kombinacje oddziaływań (patrz rozdział Kombinacje oddziaływań). Oddziaływania należy wtedy łączyć ręcznie.
Za pomocą opcji Korzystne oddziaływania stałe podczas generowania rozróżniane są oddziaływania stałe działające korzystnie i niekorzystnie. Wpływają one na nakładanie z określonymi częściowymi współczynnikami bezpieczeństwa. Powstają dodatkowe kombinacje obciążeń.
Za pomocą pola wyboru Zmniejsz liczbę generowanych kombinacji można ogólnie ograniczyć liczbę przypadków obciążenia występujących w kombinacjach obciążeń. Analizowane jest, które przypadki obciążenia dostarczają dodatnie lub ujemne siły wewnętrzne i deformacje. Następnie wszystkie przypadki obciążenia działające dodatnio i wszystkie działające ujemnie są sumowane. Dzięki temu w kombinacjach uwzględniane są tylko te przypadki obciążenia, które są istotne dla wartości maksymalnych lub minimalnych.
Kombinacje wyników
Podczas generowania kombinacji wyników istnieje możliwość tworzenia tak zwanych kombinacji pomocniczych. Opcja ta jest dostępna, gdy w oknie dialogowym 'Przypadki obciążenia i kombinacje' w zakładce Podstawa zaznaczone jest pole wyboru 'Nawiasy' dla kombinacji wyników.
Ponadto można generować podkombinacje typu 'Superpozycja', które wykazują zawarte komponenty jako oddzielne kombinacje (patrz rozdział Kombinacje wyników).
Pole wyboru Generuj jako stałą superpozycję steruje tym, czy oddziaływania niestałe, takie jak obciążenia użytkowe, są uwzględniane w kombinacjach z kryterium działania 'Przejściowe' czy 'Stałe' (patrz rozdział Kombinacje wyników).
Opcje standardowe
Zakładka Opcje standardowe zarządza podstawowymi ustawieniami dla nakładania określonych kategorii oddziaływań.
Możliwości wyboru są dostosowane do normy. Na przykład dla EN 1990 możliwe jest pominięcie określonych konstelacji, jeżeli mają one niskie prawdopodobieństwo wystąpienia. Na przykład przy określonych właściwościach modelu obciążenie śniegiem może pozostać nieuwzględnione w przypadku oddziaływania wiodącego wiatrem. Po aktywowaniu jednej z opcji liczba generowanych kombinacji zostaje odpowiednio zmniejszona.
Stan początkowy
W zakładce Stan początkowy można wybrać przypadek obciążenia, którego deformacje stanowią położenie wyjściowe dla tworzonych kombinacji. W ten sposób można na przykład uwzględnić wpływ sprężania lub parametrów geotechnicznych.
Lista w sekcji 'Przypisane do' umożliwia dostosowanie typu stanu początkowego dla wybranego przypadku obciążenia. Poszczególne opcje są opisane w rozdziale Przypadki obciążenia .
