Obciążenie śniegiem

Ten Asystent obciążeń ułatwia zadanie wprowadzania obciążeń śniegiem zgodnie z normą na pręty i powierzchnie modelu.

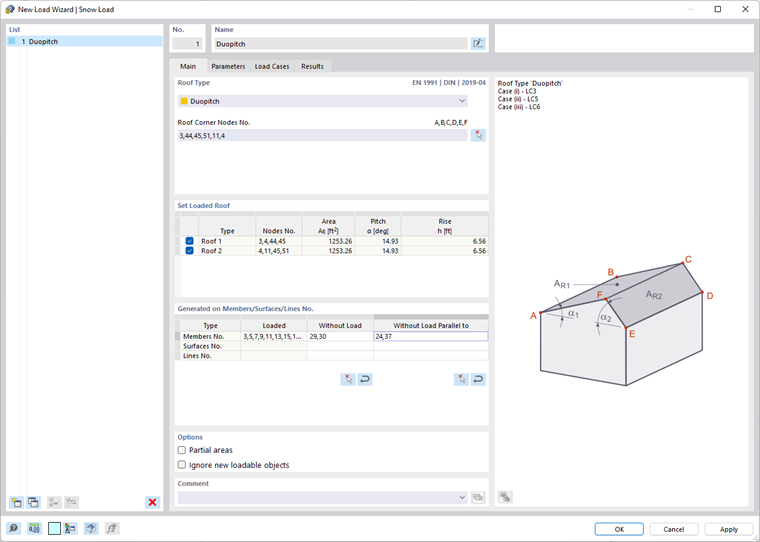

Okno dialogowe „Nowy asystent obciążeń | Obciążenie śniegiem”

Podstawowe

Zakładka Podstawowe zarządza parametrami geometrii dachu.

Typ dachu

Na liście dostępne są dwie podstawowe formy dachu do wyboru:

• dach płaski/jednospadowy
• dach dwuspadowy

Określ ograniczenie połaci dachowej, klikając kolejno cztery lub sześć węzłów narożnych płaszczyzny w oknie roboczym. Użyj do tego przycisku .

Definiowanie węzłów połaci dachowej

Określenie obciążanego dachu

Tabela zawiera przegląd właściwości połaci dachowej. W przypadku dachu dwuspadowego podane są obie połacie. W razie potrzeby możesz za pomocą pól wyboru wykluczyć jedną stronę dachu z przypisania obciążenia.

Generowane na prętach/powierzchniach/liniach nr

W tej sekcji podane są pręty, powierzchnie i linie, które otrzymują częściowe obciążenie śniegiem. Pozycje w kolumnie „Obciążone” są dostępne, gdy obciążenie śniegiem zostanie wygenerowane z pełnych danych za pomocą przycisku .

Aby wykluczyć określone pręty, powierzchnie lub linie z przenoszenia obciążeń, kliknij pole w kolumnie „Bez obciążenia”. Za pomocą przycisku możesz następnie wybrać w oknie roboczym obiekty, które są wolne od obciążenia, takie jak na przykład stężenia lub płatwie. Możesz również wskazać pręt wzorcowy lub linię wzorcową, które przebiegają równolegle do nieobciążonych prętów lub linii. Dzięki temu nie trzeba wybierać obiektów pojedynczo.

Definiowanie nieobciążonych prętów

Opcje

Za pomocą pola wyboru „Częściowe obszary” masz możliwość generowania obciążeń dla określonych stref obudowy budynku. Obciążenie śniegiem jest przykładane tylko do elementów tych obszarów, które można zdefiniować w zakładce Częściowe obszary.

Jeśli zaznaczysz pole wyboru „Ignoruj nowe obiekty obciążalne”, obciążenie śniegiem działa tylko na obiekty podane w sekcji Generowane na prętach/powierzchniach/liniach nr. Pręty, powierzchnie lub linie dodane później w płaszczyźnie obciążenia nie otrzymają udziału obciążenia śniegiem.

Częściowe obszary

W zakładce Częściowe obszary możesz zdefiniować strefy połaci dachowej, na których działa obciążenie śniegiem. Obciążenia są generowane tylko dla elementów tych częściowych obszarów. Pozostałe obszary nie otrzymują obciążeń śniegiem.

Definiowanie stref obciążenia śniegiem

Określaj częściowe obszary wiersz po wierszu, wpisując ich „węzły narożne”. Za pomocą dwóch przycisków na końcu tabeli możesz również zdefiniować częściowe obszary graficznie.

	Kliknij kolejno węzły narożne obszaru (patrz rysunek Ustalanie węzłów).
	Kliknij kolejno komórki (patrz rysunek Wybór komórek).

Parametry

W zakładce Parametry możesz określić parametry obciążenia i uwzględnić szczególne warunki brzegowe przy generowaniu.

Definiowanie parametrów obciążenia śniegiem

Definicja

Jeżeli w danych podstawowych w zakładce Parametry modelu przejęto lokalizację z mapy online, typ definicji „Mapa i parametry” jest ustawiony domyślnie. Obciążenie śniegiem jest określane automatycznie. Za pomocą przycisku możesz również otworzyć mapę obciążenia śniegiem w tej zakładce.

Za pomocą typu definicji „Niestandardowy” możesz ręcznie określić strefę śniegową, wysokość n.p.m. oraz wartość charakterystyczną obciążenia śniegiem.

Parametry

Jeżeli „Strefa obciążenia” nie została wpisana automatycznie, możesz ją wybrać z listy. Pozycje są dostosowane do normy, którą zdefiniowano w zakładce Normy I w podstawowych danych modelu.

„Wysokość n.p.m.” jest zazwyczaj wstępnie ustawiona na podstawie parametrów modelu, ale można ją również zdefiniować ręcznie. Wpływa ona na wartość charakterystyczną obciążenia śniegiem.

Obciążenie śniegiem

Charakterystyczna wartość obciążenia śniegiem s_k na gruncie przy obiekcie jest wstępnie ustawiona na podstawie danych geograficznych. Jeśli chcesz zmienić tę wartość, zaznacz pole wyboru „Ręczna definicja obciążenia śniegiem”.

Współczynniki

„Współczynnik otoczenia” C_e określa zmniejszenie lub zwiększenie obciążenia śniegiem na dachu budynku. W EN 1991-1-3, tabela 5.1 znajdziesz zalecenia dla różnych warunków terenowych.

Za pomocą współczynnika temperatury C_t możesz uwzględnić zmniejszone obciążenia śniegiem na dachach o większym przenikaniu ciepła.

Rozkład obciążenia

Obecnie na prętach generowane są tylko obciążenia trapezowe wynikające z udziałów obciążeń.

Opcje

Za pomocą pól wyboru w tej sekcji możesz sterować, czy należy uwzględniać dodatkowe obciążenia śniegiem, takie jak „nawis śniegu” przy okapie lub obciążenia na „przeciwśnieżnej barierze” (tylko dla Eurokodu).

Jeśli zaznaczysz pole wyboru „Zablokuj dla nowych obiektów”, obciążenie śniegiem działa tylko na aktualnie istniejące pręty, powierzchnie lub linie połaci dachowej zgodnie z definicją w zakładce „Podstawowe”. Obiekty, które dodasz później do połaci dachowej, nie otrzymają udziału obciążenia śniegiem.

Opcja „Uwzględnij mimośrodowość prętów” decyduje o tym, czy obciążenie śniegiem działa na pręty w płaszczyźnie bez uwzględnienia mimośrodów (ustawienie domyślne). Jeśli aktywujesz to pole wyboru, obciążenie nie jest przykładane do prętów, które mają przesunięcie względem płaszczyzny.

Za pomocą pola wyboru „Uwzględnij rozkład przekroju” możesz sterować tym, czy obciążenie śniegiem działa również na pręty pochyłe wynikające z definicji przewężenia (ustawienie domyślne). Jeśli aktywujesz to pole wyboru, obciążenie śniegiem nie jest przykładane do prętów w płaszczyźnie obciążenia, które mają nierównomierny przebieg przekroju (patrz rozdział Przekrój ).

Przypadki obciążeń

Zakładka Przypadki obciążeń określa, w których przypadkach obciążeń mają być zapisywane obciążenia śniegiem.

Definiowanie przypadków obciążeń

Wpisz na liście numer(y) przypadku obciążenia dla generowania obciążeń śniegiem. Alternatywne przypadki obciążeń powstają wtedy, gdy uwzględniane są dodatkowe obciążenia śniegiem lub współczynniki kształtu dla obciążeń śniegiem na dachach dwuspadowych (patrz EN 1991-1-3, rys. 5.3). Odpowiednie przypadki obciążeń możesz utworzyć za pomocą przycisku .

Wyniki

W zakładce Wyniki znajdziesz przegląd parametrów do generowania obciążeń śniegiem.

Wygenerowane obciążenia śniegiem

W tabeli podano „współczynnik kształtu” μ oraz „obciążenie śniegiem” s. W przypadku dachu dwuspadowego możesz kontrolować wartości dla każdego przypadku obciążenia i każdej połaci dachu.

Tolerancje

W zakładce Tolerancje możesz wpływać na kryteria, według których pręty i węzły oceniane są jako należące do jednej płaszczyzny lub linii. Parametry są opisane w rozdziale Obciążenia prętów z obciążeń powierzchniowych .
