Każdą grafikę wyświetlaną w oknie roboczym można wykorzystać w dokumentacji. Można ją wysłać do drukarki, zintegrować z raportem lub wydrukować jako PDF. Wybierz odpowiednią opcję na przycisku listy
.
To samo dotyczy wykresów wyników przekrojów, prętów i podpór liniowych oraz szczegółów przekrojów, które można wydrukować przyciskiem
w odpowiednich oknach dialogowych.

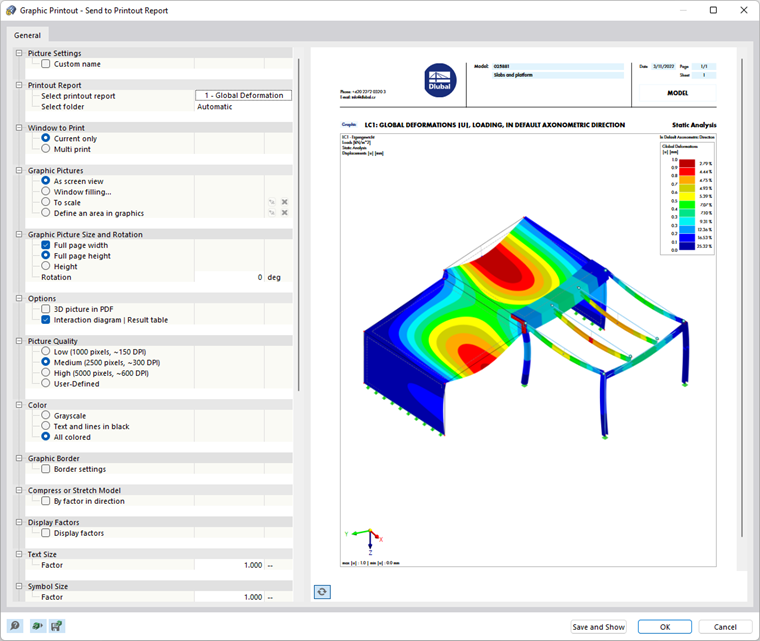

Pojawia się okno dialogowe „Wydruk grafiki". Należy tu wprowadzić ustawienia druku obrazu, aby przekazać go odpowiednio do drukarki lub do raportu.
Ustawienia obrazu
Jeśli chcesz zmienić domyślny tytuł grafiki, zaznacz pole wyboru „Nazwa użytkownika". Możesz wtedy wpisać własną nazwę.
Raport
Ta kategoria jest dostępna, jeśli drukujesz grafikę do raportu. Na liście „Wybór raportu" określ raport, w którym ma zostać umieszczona grafika.

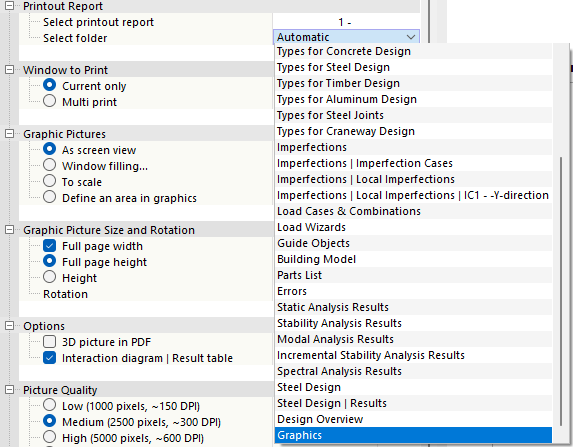

RFEM drukuje grafikę „Automatycznie" do odpowiedniego rozdziału. Jeśli chcesz przypisać grafikę do określonej kategorii, wybierz rozdział na liście „Wybór folderu".
Które okna
W tej kategorii określ, czy chcesz wydrukować „Tylko aktywne" okno czy kilka obrazów. Możliwości drukowania wielu grafik opisano w rozdziale Wydruk zbiorowy.
Obrazy grafiki
Ta kategoria określa, w jakim formacie grafika zostanie umieszczona na arkuszu. Można również zdefiniować tylko fragment widoku. Podgląd zapewnia dobrą kontrolę każdej zmiany.
- Jak widok ekranowy: stosowana jest ta sama skala wyświetlania co na monitorze. Dzięki temu można drukować powiększone obszary lub specjalne widoki.
- Wypełnienie okna: widok ogólny jest skalowany do rozmiaru strony. Przy tym używany jest aktualny kąt widzenia, aby odwzorować cały model w zadeklarowanym rozmiarze obrazu grafiki. W ten sposób obszary brzegowe wokół grafiki są minimalizowane lub fragmenty są rozszerzane do widoku całego modelu.
- W skali: grafika jest drukowana w skali określonej w polu wprowadzania. Tutaj również używany jest aktualny kąt widzenia. Przyciskiem

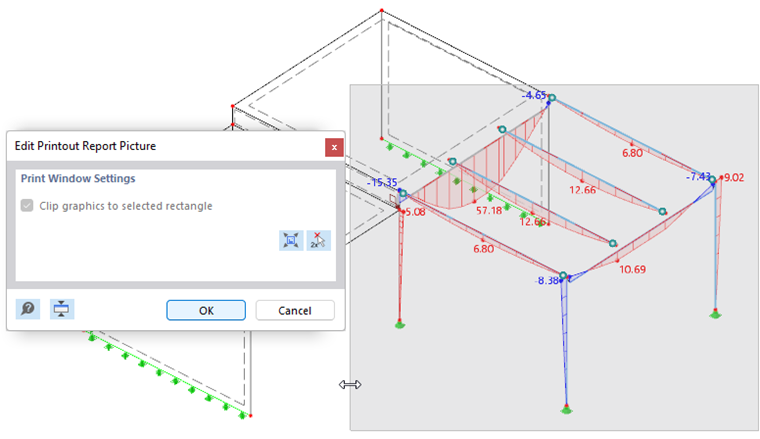

można zdefiniować obszar widoku do wydruku w skali (patrz poniższy opis). - Definiowanie obszaru w grafice: drukowany jest zdefiniowany przez użytkownika obszar widoku, który można określić graficznie za pomocą okna. W tym celu kliknij przycisk
obok pola wyboru. Pojawia się okno robocze z oknem dialogowym „Edycja obrazu raportu".
Dostosuj obszar druku przez przesuwanie krawędzi okna. Alternatywnie użyj przycisku
, aby określić okno poprzez kliknięcie dwóch dowolnych punktów. Z wciśniętym przyciskiem myszy można przesuwać okno obszaru.
Przycisk
ustawia aktualny widok jako obszar druku.
Jeśli usuniesz zaznaczenie z pola wyboru „Przycinanie grafiki do wybranego prostokąta", na obrazie druku pojawią się również obszary widoku, które – w zależności od ustawień strony – leżą poza prostokątnym oknem.
Rozmiar i obrót obrazu grafiki
Ta sekcja określa rozmiar grafiki na papierze. Jeśli pole wyboru „Cała szerokość strony" jest zaznaczone, dla drukowanego obrazu wykorzystywana jest również lewa kolumna marginesu.
Jeśli nie chcesz używać „Całej wysokości strony" dla grafiki, aktywuj pole wyboru „Wysokość". Możesz wtedy określić stosunek wysokości obszaru grafiki do wysokości strony.
Opcje
Jeśli chcesz umieścić obraz jako interaktywną grafikę 3D w dokumencie, aktywuj pole wyboru „Obraz 3D w PDF". Ogólne wskazówki dotyczące dokumentów 3D-PDF znajdziesz w artykule specjalistycznym Wizualna kontrola modelu poprzez druk do 3D-PDF.
Pole wyboru „Diagram interakcji | Tabela wyników" jest istotne dla rozszerzenia Projektowanie konstrukcji betonowych. Pozwala ono sterować tym, czy obok diagramu zostanie wyświetlona tabela z wynikami liczbowymi.
Jakość obrazu
W tej kategorii można dostosować rozdzielczość do druku. Domyślnie ustawiona jest średnia jakość maksymalnie 2500 x 2500 pikseli. Przy wysokiej jakości 5000 x 5000 pikseli przy głębi kolorów 32 bit powstaje duża ilość danych, która może powodować problemy u niektórych sterowników drukarek. Dlatego używaj wysokiej rozdzielczości ostrożnie.
Aby ręcznie określić jakość obrazu, aktywuj opcję „Zdefiniowany przez użytkownika".
Kolor
Dla wydruku na drukarce czarno-białej możesz dla lepszej czytelności wyświetlić „Tekst i linie na czarno" zamiast w „Skali szarości". Izopowierzchnie i symbole podpór nie są tym objęte. Pojawiają się w wydruku w kolorze.

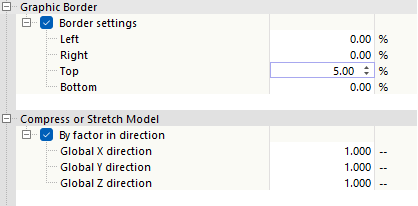

Obramowanie rysunku
Jeśli chcesz dostosować marginesy wokół obrazu, zaznacz pole wyboru „Ustawienia marginesów". Możesz wtedy określić poszczególne odstępy.
Ściskanie lub rozciąganie modelu
Jeśli chcesz przedstawić model w sposób zniekształcony, zaznacz pole wyboru „Ze współczynnikiem w kierunku". Możesz wtedy ściskać lub rozciągać grafikę ze współczynnikami różnymi od 1 dla każdego kierunku globalnego (patrz obraz powyżej). Takie dostosowania są chyba konieczne tylko w wyjątkowych przypadkach.

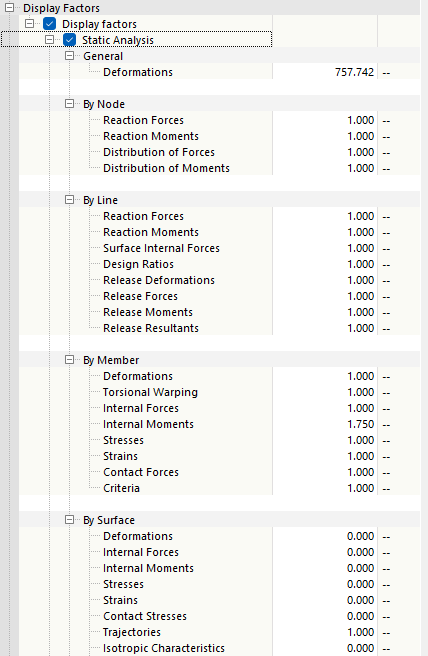

Współczynniki wyświetlania
Ta kategoria umożliwia dostosowanie współczynników wyświetlania dla poszczególnych typów wyników. Dzięki temu można skalować wyniki w wydruku niezależnie od aktualnego okna roboczego, co jest na przykład konieczne przy końcowej opracowaniu dokumentacji.
Po zaznaczeniu pola wyboru „Współczynniki wyświetlania" otwiera się struktura folderów dla wyników wraz z rozszerzeniami. Aktywuj „Analiza statyczna". Możesz wtedy dostosować współczynniki dla każdego typu wyników.
Rozmiar tekstu
Rozmiar czcionki dla linii wymiarowych, numeracji lub komentarzy zależy od sterownika drukarki. Jeśli te teksty w wydruku grafiki są ledwo czytelne lub zbyt duże, można w tej sekcji zmienić współczynnik skalowania. Jest to często konieczne przy plotowaniu w dużym formacie.
Rozmiar symboli
Rozmiar symboli dla węzłów, podpór lub przegubów również zależy od sterownika drukarki. Jeśli te symbole w wydruku grafiki wydają się zbyt małe lub zbyt duże, można w tej sekcji dostosować współczynnik skalowania. Ta możliwość ustawień jest również pomocna przy plotowaniu.

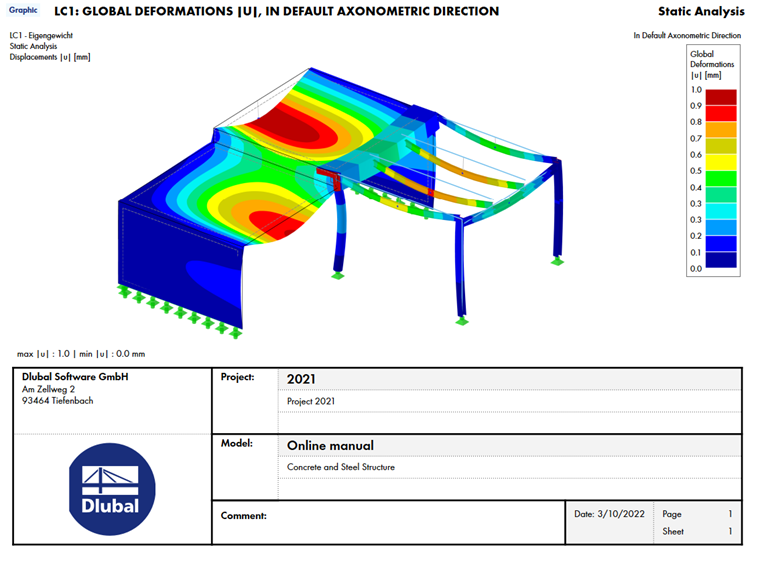

Rama & pole tekstowe
Grafika może być przedstawiona w wydruku „Bez" ramy lub „Z ramą".
Jeśli chcesz zaopatrzyć grafikę w pole tekstowe, zaznacz odpowiednie pole wyboru. RFEM tworzy standardowe pole tekstowe z informacjami o projekcie i modelu.

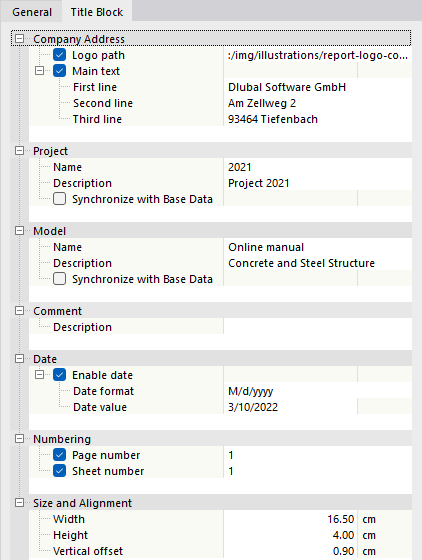

Na zakładce Pole tekstowe można dostosować zawartość i układ pola tekstowego.
Jeśli chcesz zmienić domyślne oznaczenia projektu i modelu, usuń zaznaczenie z pól wyboru „Synchronizacja z danymi bazowymi". Dzięki temu pola dla wpisów użytkownika stają się dostępne.
W kategorii „Rozmiar i rozmieszczenie" można dostosować szerokość i wysokość pola tekstowego. Wartość „Pionowe przesunięcie" opisuje odstęp między grafiką a polem tekstowym.

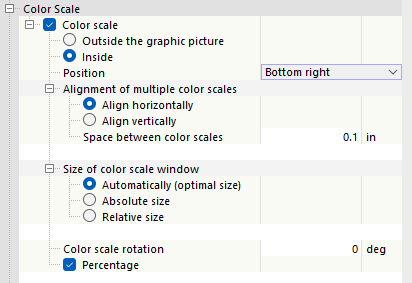

Skala kolorów
Ta kategoria jest dostępna, gdy wyniki są wyświetlane wielokolorowo. Można tu określić, czy legenda panelu sterowania pojawia się w wydruku grafiki i gdzie ewentualnie zostanie umieszczona.
Jeśli skala kolorów leży „Poza obrazem grafiki", od okna grafiki odcięty jest pasek i użyty dla legendy. Szerokość tego paska można dostosować pod pozycją „Rozmiar okna skali kolorów".
Jeśli skala kolorów leży „Wewnątrz", nakłada się na część obrazu. Możesz dostosować „Położenie" legendy pozycjami listy, a tym samym ustalić inny róg.
Jeśli w oknie roboczym wyświetlane są kolorowo zarówno wyniki prętów, jak i wyniki powierzchni, skala kolorów istotna dla ekranu można ustawić na zakładce panelu sterowania. Na papierze przedstawione są wtedy dwie skale kolorów, których rozmieszczenie można dostosować pod pozycją „Orientacja wielu skal kolorów".
„Rozmiar okna skali kolorów" jest wybierany automatycznie tak, aby legenda była dobrze czytelna i jak najmniej zasłaniała model. Rozmiar można jednak również ręcznie określić w wymiarach bezwzględnych lub względem rozmiaru obrazu.
Jeśli to konieczne, można wykonać „Obrót skali kolorów". Użyj w tym celu pozycji listy.
Jeśli nie potrzebujesz wartości procentowych w legendzie, usuń zaznaczenie z pola wyboru „Procent".
Kolor obiektów renderowanych
Pole wyboru „Panel kolorów obiektów renderowanych" steruje tym, czy legenda przy grafikach z kolorami zdefiniowanymi dla właściwości obiektów pojawia się w wydruku.

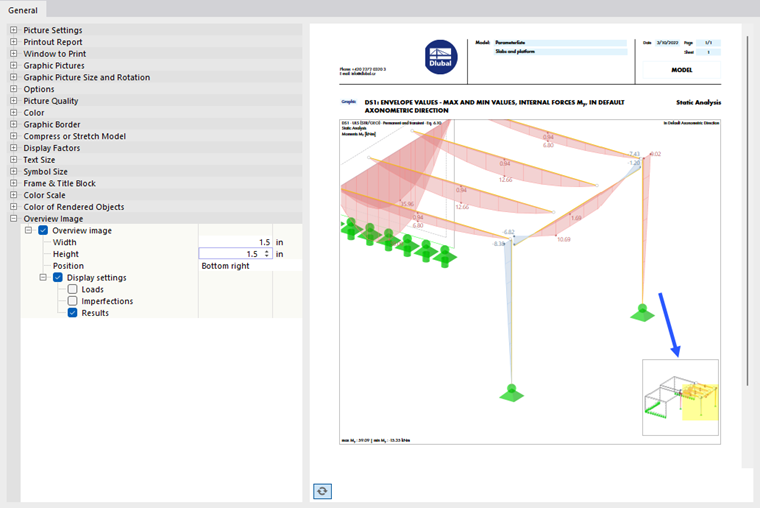

Obraz przeglądowy
Obraz przeglądowy to mały widok ogólny modelu, który pojawia się również w wydruku grafiki. Ułatwia orientację przy powiększonych przedstawieniach. Po zaznaczeniu pola wyboru „Obraz przeglądowy" można określić rozmiar i położenie tego małego okna.
Obszar przedstawiony w wydruku grafiki jest oznaczony kolorem na obrazie przeglądowym.
Jeśli obraz przeglądowy ma również wyświetlać obciążenia, imperfekcje lub wyniki, zaznacz pole wyboru „Właściwości wyświetlania" i aktywuj wtedy odpowiednie kategorie.
