Tloušťky jsou potřeba pro definici ploch. Vlastnosti tloušťky se promítají do tuhosti plochy. V nejjednodušším případě zadáte konstantní tloušťku plochy. Pomocí charakteristik tloušťky můžete také popsat ortotropní vlastnosti nebo vrstvené modely.
Název
Název tloušťky je vytvářen z parametrů, které je třeba definovat pro každou tloušťku. Tento název můžete nahradit jiným označením, pokud kliknete na tlačítko
vedle vstupního pole.
Základ
Karta Základ spravuje základní parametry tloušťky.
Typ tloušťky
Typ tloušťky určuje geometrii tloušťky. Ovlivňuje tuhost plochy. V seznamu je k dispozici několik typů tlouštěk.
Konstantní
Standardní typ je vhodný pro plochy, které mají ve všech místech jednotnou tloušťku. Tloušťku můžete nastavit v části 'Vlastnosti'.
Proměnná
Proměnná tloušťka popisuje lineární přibývání nebo ubývání tloušťky plochy. Pro definici můžete použít různé referenční objekty. Nastavte tloušťky, které jsou přítomny v určitých uzlech. Proměnná tloušťka pak vyplyne z lineární interpolace.
Můžete použít libovolné uzly pro definici tlouštěk nebo je nově vytvořit. Je však třeba, aby na těchto místech mohly být generovány FE-uzly.
Vrstvy
Typ tloušťky 'Vrstvy' je vhodný pro modely, jejichž plochy mají vícevrstvou konstrukci. Tento typ tloušťky je popsán v kapitole Vrstvy.
Form-Orthotropie
Pomocí typu tloušťky 'Form-Orthotropie' můžete definovat ortotropní vlastnosti objektů pomocí geometrických parametrů. Různé typy jsou popsány v kapitole Form-Orthotropie.
Matice tuhosti
Tento typ tloušťky umožňuje volně definovat koeficienty matice tuhosti. Nastavte orientaci na kartě 'Ortotropie'. Na kartě 'Matice tuhosti' pak můžete zadat prvky matice.
Stěna - bez smyku
Pomocí typů tloušťky 'Stěna - bez smyku' můžete modelovat tuhostní poměry stěn, které přenášejí pouze normálové síly, ale ne smyk. Tím lze modelovat například zdivo nebo dřevěné sloupkové stěny.
U tlouštěk bez smyku se například prvek smykové tuhosti D44 určuje dělením D44 z normálního typu tloušťky větší hodnotou z D66 nebo D77. Tato malá smyková tuhost zabraňuje tomu, aby se plocha stala kinematickou.
Pomocí typů tloušťky 'Stěna - bez smyku v X' a 'Stěna - bez smyku v Y' můžete řídit, zda se přenášejí pouze horizontální nebo vertikální síly.
Lamelová stěna
V 3D modelech můžete pomocí typu tloušťky 'Lamelová stěna' definovat nosné konstrukce složené z prutů a ploch, například dřevěné panelové stěny. Tento typ tloušťky je popsán v kapitole Lamelová stěna.
Skleněná konstrukce
Typ tloušťky 'Skleněná konstrukce' je vhodný pro modely s plochami z izolačního nebo vrstveného skla. Tento typ tloušťky je popsán v kapitole Vrstvy.
Materiál
Všechny tloušťky s výjimkou typu tloušťky Matice tuhosti musí mít přiřazený materiál. Tento materiál můžete vybrat ze seznamu již definovaných materiálů. Tlačítka vedle vstupního pole nabízejí možnost výběru materiálu z knihovny nebo jeho novou definici (viz kapitola Materiály).
Vlastnosti
U konstantních a lineárně proměnných typů tloušťky je třeba stanovit charakteristiky v části 'Vlastnosti'. Parametry proměnné tloušťky jsou zobrazeny na obrázku Definice proměnné tloušťky.
Pokud jste přiřadili tloušťky konkrétním plochám, můžete zkontrolovat průběh tlouštěk ploch v renderingu: Nastavte v 'Navigatoru - Zobrazení' položku Vyplněné včetně tloušťky.
Možnosti
Odhad nákladů
Odhad nákladů se obvykle provádí s náklady materiálu, který je přiřazen plochám dané tloušťky (viz kapitola Materiály). Pokud mají platit specifické parametry pro určitou tloušťku, můžete zvlášť nastavit jednotkové náklady a jednotky na kartě Odhad nákladů.
Odhad emisí CO2
Odhad emisí CO2 se obvykle zakládá na materiálu tloušťky. Jednotkové emise a jednotky můžete ovšem nastavit zvlášť pro každou tloušťku na kartě Odhad emisí CO2.

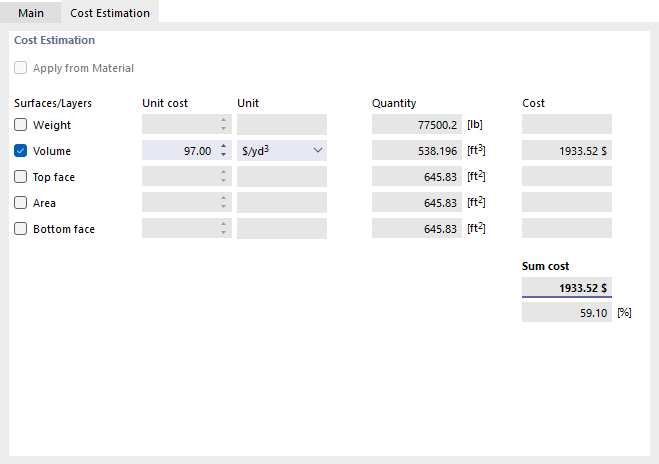

Odhad nákladů
Karta Odhad nákladů se zobrazí, pokud jste v kartě 'Základ' zapnuli možnost Odhad nákladů.
Pokud již byly stanoveny parametry pro odhad nákladů na materiál dané tloušťky, je výchozí nastavení 'Převzato z materiálu' aktivní. To znamená, že platí definice jednotkových nákladů vztažené na plochu a dvojí zadání je zabráněno. Pokud chcete nastavit jednotkové náklady a jednotky pro plochy s určitou tloušťkou samostatně, zrušte zaškrtnutí tohoto pole.
Zaškrtněte, která charakteristika tloušťky je pro odhad nákladů relevantní: hmotnost, objem, vrchní strana, plocha nebo spodní strana. Zadejte do sloupce 'Jednotkové náklady' hodnotu, kolik stojí jedna jednotka parametru. V seznamu ve sloupci 'Jednotka' jsou k dispozici různé možnosti pro jednotkové náklady.
Hodnoty uvedené ve sloupci 'Množství' pro hmotnost, objem, plochu a vrchní/spodní stranu vycházejí z vlastností ploch, ke kterým je tloušťka přiřazena.
'Costs' ukazují cenu za všechny plochy s danou tloušťkou. Představují také 'Souhrnné náklady'. Pokud je pro odhad nákladů aktivováno více tlouštěk, můžete si u souhrnných nákladů prohlédnout také podíl jednotlivé tloušťky na celkových nákladech v [%].
Odhad emisí CO2
Karta Odhad emisí CO2 se zobrazí, pokud jste v kartě 'Základ' zapnuli možnost Odhad emisí CO2.
Pokud již byly stanoveny parametry pro odhad emisí CO2 na materiál dané tloušťky, je výchozí nastavení 'Převzato z materiálu' aktivní. To znamená, že platí definice emisí vztažené na plochu a dvojí zadání je zabráněno. Pokud chcete nastavit jednotkové emise a jednotky pro plochy s určitou tloušťkou samostatně, zrušte zaškrtnutí tohoto pole.
Zaškrtněte, která charakteristika tloušťky je pro odhad emisí CO2 relevantní: hmotnost, objem, vrchní strana, plocha nebo spodní strana. Zadejte do sloupce 'Jednotkové emise' hodnotu, kolik CO2 způsobí jedna jednotka parametru. V seznamu ve sloupci 'Jednotka' jsou k dispozici různé jednotky emisí CO2.
Hodnoty uvedené ve sloupci 'Množství' pro hmotnost, objem, plochu a vrchní/spodní stranu vycházejí z vlastností ploch, ke kterým je tloušťka přiřazena. 'Emise' jsou vypočítány z těchto hodnot a jednotkové emise.
'Souhrnné emise' uvádějí ekvivalenty CO2, které způsobují všechny plochy s danou tloušťkou. Dále je uveden podíl emisí v [%], který má tato tloušťka na celkových emisích.
