Pruty jsou vlastnosti linií. Přiřazením průřezu (kterým je zároveň definován materiál) získá prut tuhost. Při generování sítě KP jsou na prutech vytvořeny 1D prvky.
Pruty lze vzájemně spojovat pouze v uzlech. Kříží-li se pruty, aniž by měly společný uzel, neexistuje žádné spojení. V takových bodech křížení nejsou přenášeny žádné vnitřní síly.
Graficky lze pruty zadávat jednotlivě nebo postupně. Příslušné funkce jsou dostupné pomocí tlačítka se seznamem.
Po zadání průřezu (viz obrázek Nový prut) se zobrazí dialog, který je podle funkce koncipován jako „jednoduchý“ nebo „obecný“. Obecný dialog nabízí rozšířené možnosti, například pro definování zakřivených linií nebo použití vzdáleností prutů pro zadání.
Ve standardním případě se dialog Nový prut skládá ze záložek Základní a Průřez. Jsou popsány v následujících dvou podkapitolách.
Vlastnosti prutu

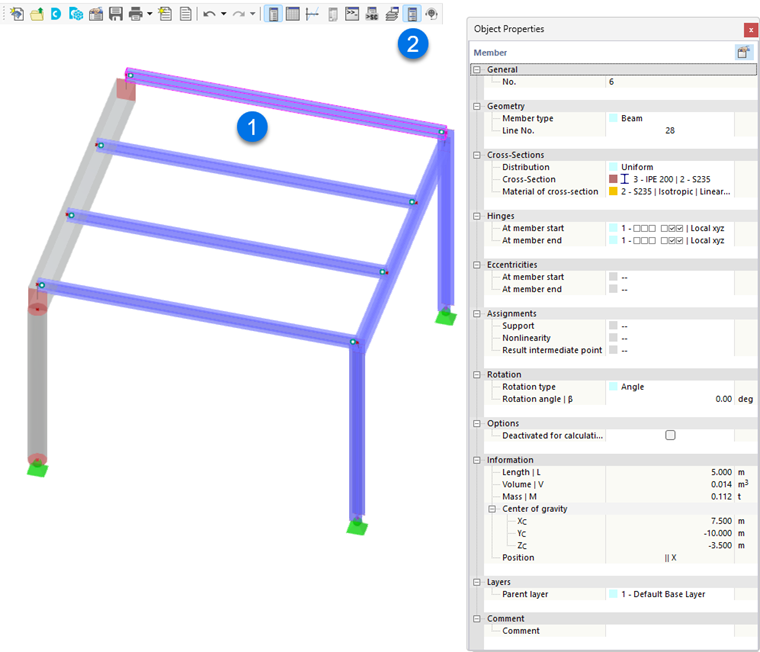

Důležité vlastnosti prutu si můžete zobrazit v panelu Vlastnosti objektů:
- Vyberte prut.
- Aktivujte panel 'Vlastnosti objektů' pomocí tlačítka
na panelu nástrojů.
V panelu se zobrazí informace, jako je typ prutu, průřez, materiál a geometrické údaje.
