Pręty są właściwościami linii. Po przypisaniu przekroju (który definiuje również materiał) pręt uzyskuje sztywność. Podczas generowania siatki ES na prętach tworzone są elementy 1D.
Pręty mogą być łączone ze sobą wyłącznie w węzłach. Jeżeli pręty przecinają się bez wspólnego węzła, nie ma między nimi połączenia. W takich punktach przecięcia nie są przenoszone siły wewnętrzne.
Graficznie pręty można umieszczać pojedynczo lub w sposób ciągły. Odpowiednie funkcje są dostępne za pośrednictwem przycisku listy.
Po wprowadzeniu przekroju (patrz rysunek Nowy pręt) pojawia się okno dialogowe, które w zależności od funkcji zaprojektowano jako „proste" lub „ogólne". Okno ogólne oferuje rozszerzone możliwości, na przykład definiowanie linii zakrzywionych lub wykorzystywanie odstępów między prętami do rozmieszczania.
W standardowym przypadku okno dialogowe Nowy pręt składa się z zakładek Podstawowe i Przekrój. Zostały one opisane w dwóch poniższych podrozdziałach.
Właściwości pręta

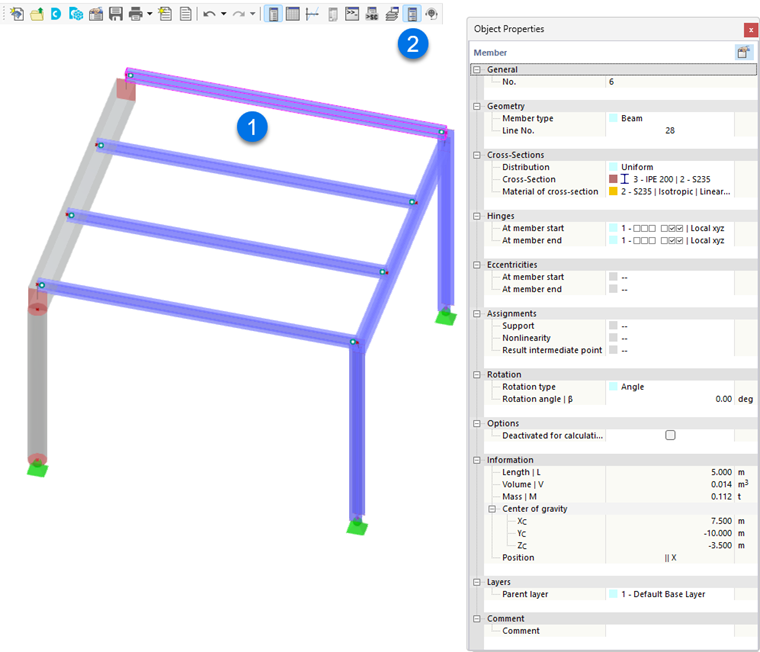

Ważne właściwości pręta można wyświetlić w panelu Właściwości obiektu:
- Wybierz pręt.
- Aktywuj panel „Właściwości obiektu" za pomocą przycisku
na pasku narzędzi.
W panelu wyświetlane są informacje takie jak typ pręta, przekrój, materiał i dane geometryczne.
