Konstrukce

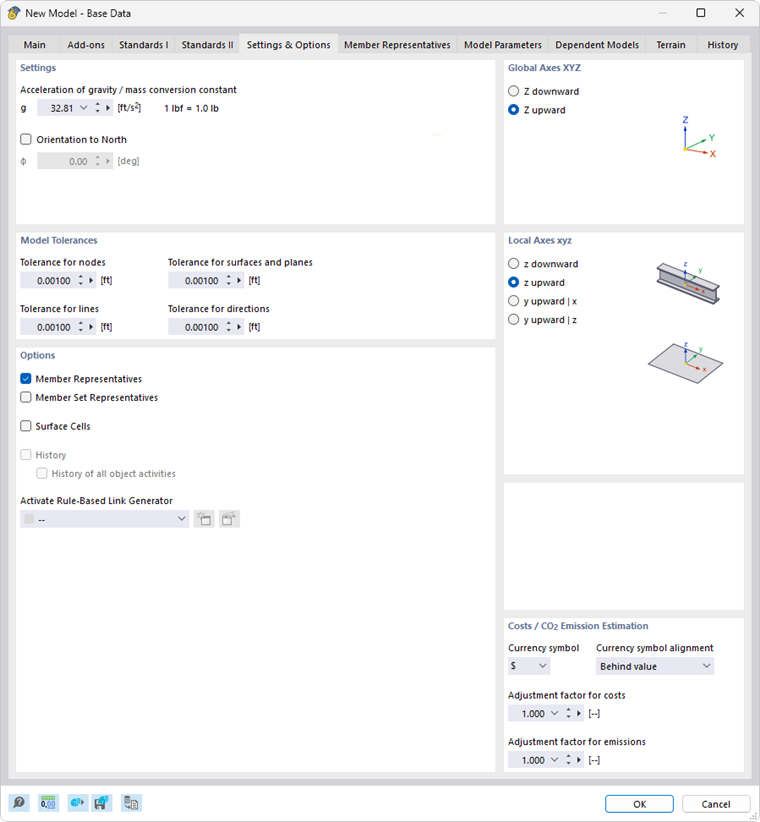

Nastavení a možnosti

V sekci Nastavení a Možnosti můžete upravit hodnotu gravitačního zrychlení, geometrické tolerance objektů a orientaci os a provést nastavení pro automatické spojování objektů a kalkulaci nákladů.

Nastavení

V této části můžete ověřit hodnotu 'Gravitačního zrychlení' g. Používá se pro výpočet vlastní hmotnosti prutů a ploch, konverzi masy ("Konverzní konstanta masy") a pro dynamické analýzy. Přednastavena je přibližná hodnota 10,00 m/s2, kterou můžete upravit podle potřeby.

'Orientace na sever' popisuje polohu modelu ve vztahu k hlavním světovým stranám. Přednastavená je severní orientace 0°, což odpovídá orientaci na sever podél globální osy X. Pokud chcete změnit orientaci modelu, zaškrtněte kontrolní pole a zadejte úhel Φ.

Tip

V FAQ Nordpfeil und Nordorientierung se vysvětluje, jak nastavit orientaci na sever a graficky zobrazit severní šipku.

Tolerance modelu

Při modelování nebo importu dat z CAD programu mohou vzniknout drobné geometrické rozdíly u modelových objektů. RFEM tyto nesrovnalosti automaticky čistí, pokud jsou pod určité vzdálenosti. Tak se například sjednocují velmi blízko ležící uzly, integrují linie nebo pruty mimo plochy nebo se velmi mírně nakloněné linie a pruty klasifikují jako vertikální.

Přednastavené tolerance jsou vhodné pro většinu modelů. U malých rozměrů modelů může být nutné upravit tolerance odpovídajícím způsobem.

Tip

Tooltipy polí vysvětlují, jak tolerance ovlivňují model.

Možnosti

Možnosti v této části určují, zda se v modelu použijí tzv. "Reprezentanti" pro pruty a sady prutů nebo "Buňky ploch".

Jsou-li aktivována kontrolní pole pro 'Reprezentanty prutů' a 'Reprezentanty sad prutů', v dialogu jsou k dispozici další záložky Reprezentanti prutů a Reprezentanti sad prutů. Pokud je zaškrtnuto kontrolní pole 'Buňky ploch', program automaticky rozpozná uzavřené dílčí oblasti ploch. Tento typ objektu je popsán v kapitole Buňky ploch.

Seznam 'Aktivovat pravidlového generátoru spojení' nabízí možnost použít generátor pro spojení nezapojených modelových objektů. Tato funkce je popsána v kapitole Pravidlový generátor spojení. Tlačítkem Nový můžete vytvořit nový generátor, tlačítkem Úpravy upravit vybranou položku v seznamu.

Globální osy XYZ

Tato část určuje orientaci globální osy Z. V CAD aplikacích osa Z většinou ukazuje nahoru, ve statických programech dolů. Pro výpočet to nehraje žádnou roli.

Pokud Z směřuje nahoru, bude u funkce 'Aktivní vlastní hmotnost' v zatěžovací situaci (viz kapitola Zatěžovací situace ) automaticky použit faktor -1,0 v ose Z.

Lokální osy xyz

V normách se označení os prutů různě řídí. Zde můžete stanovit, jak budou hlavní osy prutů z nebo y a plošná osa z orientovány, aby byly lokální osové systémy přizpůsobeny regionálním konvencím.

Poloha lokálních os prutů a ploch je ilustrována v grafice této části.

Odhad nákladů / Emise CO2

Výpočet nákladů a emisí CO2 modelu se provádí na základě prutových, plošných a objemových prvků modelu. K tomu slouží metoda, která se v praxi používá k výpočtu celkových nákladů stavby. Model je rozčleněn na jednotky jako suterénní strop, vnější stěna nebo překlad. Pro tyto jednotky jsou vyvinuty specifické kusové náklady, které zahrnují všechny součásti nákladů (cena za plochu, cena za délku, cena za hmotnost). Hmotnosti jednotlivých jednotek (hmotnost, objem, plocha) jsou poté vynásobeny příslušnými kusovými náklady. Tímto způsobem se získají dílčí náklady pro každou jednotku. Součet všech dílčích nákladů udává celkové náklady modelu. Odhad emisí CO2 vychází ze stejného přístupu.

Nastavte symbol měny pro náklady. Náklady za jednotku můžete definovat v Materiály a objektech.

Přizpůsobovací faktory umožňují globální škálování nákladů a emisí CO2 modelu.
