Strukturní modifikace umožňuje individuálně přizpůsobit tuhosti materiálů, objektů a typů objektů. Kromě toho lze pro výpočet deaktivovat vybrané objekty nebo nelineární vlastnosti objektů.
Upravit tuhosti
V této části zaškrtnutím určíte, pro které typy objektů chcete tuhosti upravit. Můžete měnit vlastnosti materiálů, průřezů, prutů, ploch, kloubů a podpor. Dále je možné zohlednit specifické tuhosti objektů některých doplňků pro statickou analýzu, například vliv výztuže železobetonu (v přípravě), třídu vlhkosti dřevěných prutů podle SIA 261 [1] ve spojení se SIA 265 [2] nebo vliv smykových polí a rotačních vetknutí pro Stäbe při výpočtu se sedmi stupni volnosti.
Tuhostní vlastnosti jednotlivých objektů můžete definovat v samostatných registrech. Jsou přizpůsobeny typu objektu. Pro úpravu tuhosti například materiálu uveďte násobicí nebo dělící faktor pro modul pružnosti a modul ve smyku.

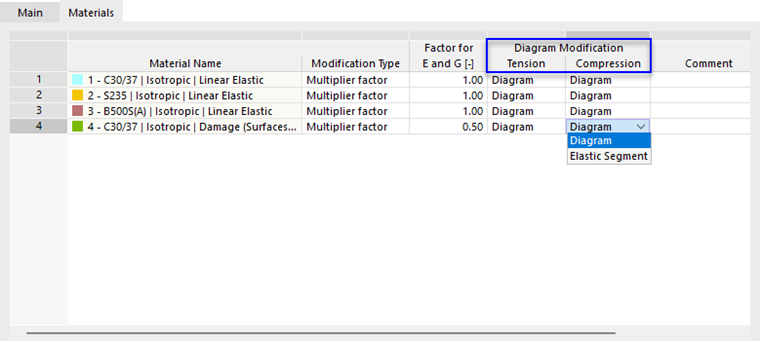

Je-li aktivován analytický doplněk Nichtlineares Materialverhalten (vyžaduje licenci), můžete způsob škálování stanovit odděleně pro oblast tahu a tlaku.
S předvolbou „Diagram“ se škáluje celý rozsah. Naproti tomu s volbou „Elastický segment“ lze škálovat pouze první úsek od počátku. To byla dosud dostupná výchozí metoda.
U průřezů, podpor a kloubů můžete pro jednotlivé tuhosti nebo stupně volnosti stanovit faktory. Následující obrázek ukazuje, jak se torzní moment setrvačnosti obdélníkového průřezu zmenší na 10 % tuhosti.
U prutů a ploch je v příslušných registrech nutné přiřadit nebo nově definovat typ modifikace tuhosti. Tyto typy jsou popsány v kapitole Stabsteifigkeitsmodifizierungen a kapitole Flächensteifigkeitsmodifizierungen.
Zadejte čísla relevantních prutů a ploch nebo vyberte objekty graficky pomocí tlačítka
.
Deaktivovat nelinearity
Jsou-li v modelu použity objekty s nelineárními vlastnostmi, můžete účinek jednotlivých typů objektů deaktivovat. Tím například zabráníte selhávajícím „typům prutů“, jako jsou tažené a tlačené pruty, nebo odtrhovým silám u nelineárně působící „plošné podpory“. Všechny objekty, jejichž kontrolní pole typu jsou zaškrtnuta, budou při výpočtu uvažovány jako lineárně působící.
Je-li aktivován analytický doplněk Nichtlineares Materialverhalten (vyžaduje licenci), můžete deaktivovat také nelinearity materiálu. V doplňkovém registru „Modely nelinearity materiálu“ jsou uvedeny všechny materiály s nelineárními vlastnostmi, které jste definovali.
Pomocí kontrolních polí ve sloupci „Deaktivovat materiál | Nelineární model“ můžete řídit, které z materiálů s nelineárními vlastnostmi mají být při výpočtu použity konvenčně (lineárně elasticky).
Ostatní možnosti
Funkce „Deaktivovat objekty“ umožňuje nepočítať určité modelové objekty při výpočtu. Můžete tak například zkoumat účinek dočasných prutů (montážních podpor) nebo podpor, aniž byste pruty nebo podpory mazali.
Zaškrtnutím kontrolního pole se zpřístupní registr „Deaktivovat objekty“.
Můžete deaktivovat jak „objekty tuhosti“, jako jsou pruty, plochy a objemy, tak i „podpory“. Jednotlivé objekty je nutné určit v „výběru objektů“ (viz kapitola Objektselektionen). V seznamu vyberte existující výběr objektů nebo pomocí tlačítka
vytvořte nový typ.
