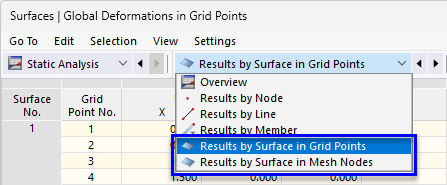

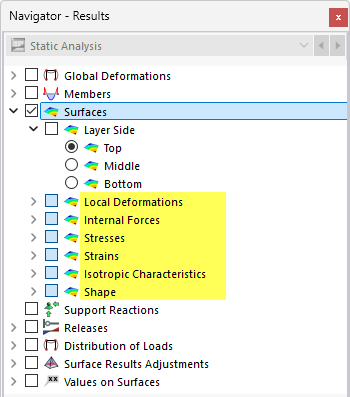

Výsledky ploch lze zobrazit graficky pomocí kategorie navigátoru Plochy. Numerické výsledky ploch naleznete v kategoriích tabulek Výsledky po plochách v bodech rastru a Výsledky po plochách v uzlech sítě.
Uzly sítě KP a body rastru
Grafické výsledky vycházejí z výsledků v uzlech sítě KP. Tabulkově jsou kromě těchto výsledků v uzlech sítě KP k dispozici také interpolované hodnoty v bodech rastru, které jsou definovány pro každou plochu (viz kapitola Plochy). Tento rastr představuje výstup nezávislý na síti KP ve výsledkových bodech s pravidelnými rozestupy.
Výsledkové hodnoty bodů rastru lze zobrazit i v grafice. Tato možnost je popsána v kapitole Výsledkové hodnoty na plochách.
Strana vrstvy

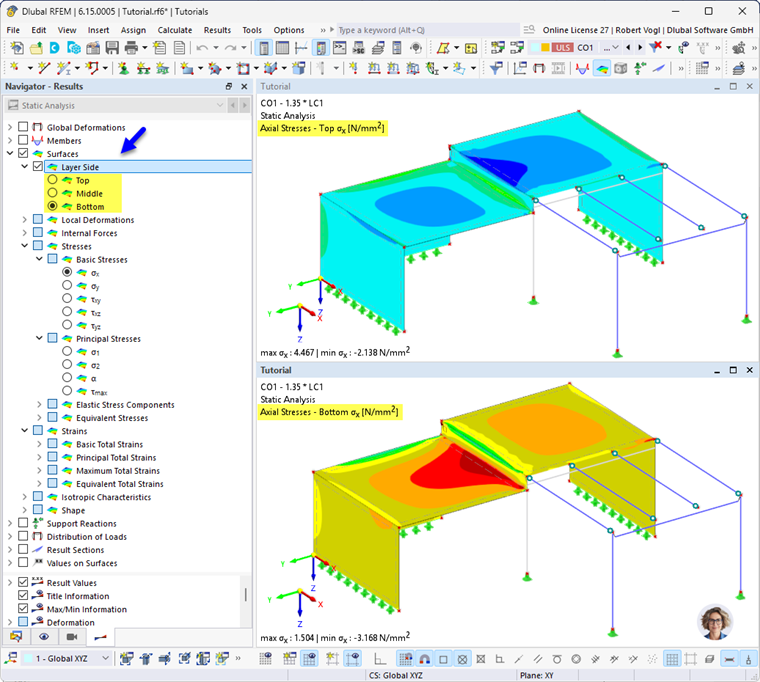

Ovládací pole navigátoru Strana vrstvy umožňuje rychle přepínat mezi výsledky horní a dolní strany a střednic ploch.
Můžete tak například kontrolovat napětí a přetvoření, která se vyskytují na stranách ploch namáhaných ohybem. Vnitřní síly ploch se naproti tomu vždy vztahují k výsledkům střednic ploch z analýzy metodou KP (rovina drátěného modelu).
Pokud je ovládací pole 'Strana vrstvy' deaktivováno, můžete výsledky stran ploch vybrat pomocí ovládacích polí napětí a přetvoření (σx+, σx-, εx+, εx- atd.).
Horní / Dolní
Pokud je lokální osa z v Základní údaje modelu orientována směrem dolů, nachází se horní strana na straně plochy ve směru záporné osy z plochy (−z), dolní strana odpovídajícím způsobem ve směru kladné osy z (+z). Pokud je lokální osa z orientována nahoru, tato definice se obrací.
