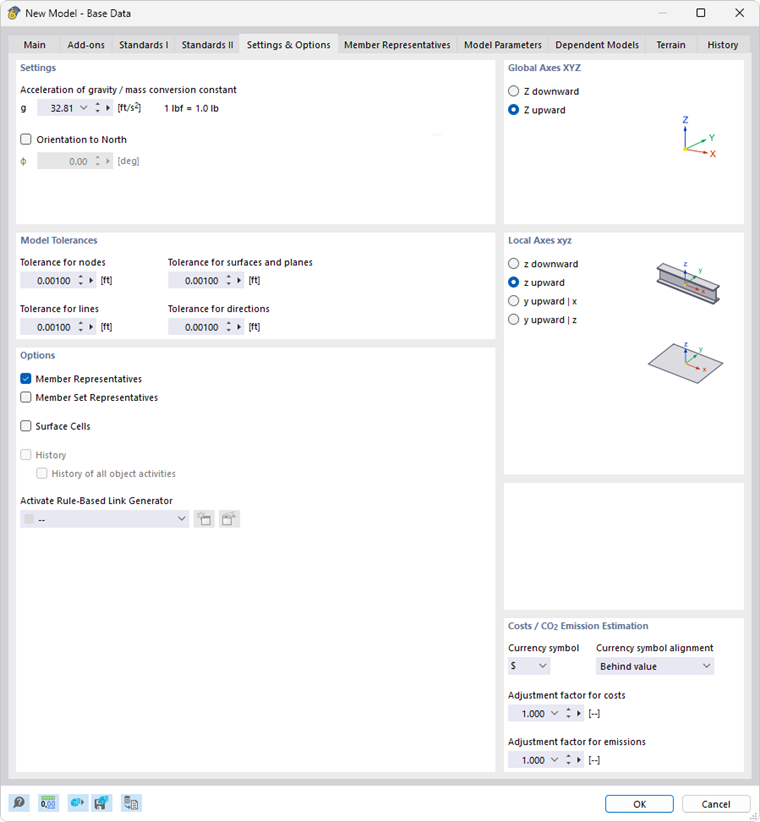

W zakładce Ustawienia i opcje możesz dostosować wartość przyspieszenia ziemskiego, tolerancje geometryczne obiektów oraz orientację osi, a także ustawić opcje automatycznego łączenia obiektów i szacowania kosztów.
Ustawienia
W tej sekcji możesz sprawdzić wartość 'przyspieszenia grawitacyjnego' g. Jest ona używana do obliczania ciężaru własnego prętów i powierzchni, konwersji masy ("stała konwersji mas") oraz do analiz dynamicznych. Wartość przybliżona 10.00 m/s2 jest ustawiona domyślnie, ale możesz ją dostosować w razie potrzeby.
'Orientacja północna' opisuje położenie modelu w odniesieniu do głównych kierunków świata. Domyślnie ustawiona jest orientacja północna 0°, co odpowiada orientacji północnej wzdłuż globalnej osi X. Jeśli chcesz zmienić orientację modelu, zaznacz pole kontrolne i wprowadź kąt Φ.
Tolerancje modelu
Podczas modelowania lub importowania danych z programu CAD mogą wystąpić niewielkie różnice geometryczne w obiektach modelu. RFEM automatycznie usuwa te niespójności, gdy pewne odległości są poniżej określonej wartości. W ten sposób bardzo bliskie węzły są łączone, linie lub pręty poza płaszczyznami są integrowane z powierzchniami, a minimalnie nachylone linie i pręty są klasyfikowane jako pionowe.
Domyślnie ustawione tolerancje są odpowiednie dla większości modeli. Przy małych wymiarach modelu może być konieczne dostosowanie tolerancji.
Opcje
Opcje w tej sekcji kontrolują, czy w modelu zastosowane są tak zwane "Reprezentanci prętów" oraz "Komórki powierzchniowe".
Jeśli pola kontrolne 'Reprezentanci prętów' i 'Reprezentanci zestawów prętów' są zaznaczone, dodatkowe zakładki dialogowe Reprezentanci prętów oraz Reprezentanci zestawów prętów są dostępne. Jeśli pole kontrolne 'Komórki powierzchniowe' jest zaznaczone, program automatycznie rozpoznaje zamknięte podobszary powierzchni. Ten typ obiektu jest opisany w rozdziale Komórki powierzchniowe.
Lista 'Aktywacja generatora łączeń opartego na regułach' umożliwia użycie generatora do łączenia niepołączonych obiektów modelu. Funkcja ta jest opisana w rozdziale Generator łączeń oparty na regułach. Przyciskiem
można utworzyć nowy generator, a przyciskiem
edytować wybrany element z listy.
Globalne osie XYZ
Ta sekcja reguluje orientację globalnej osi Z. W aplikacjach CAD oś Z zwykle skierowana jest do góry, w programach statycznych – w dół. Dla obliczeń nie ma to znaczenia.
Jeśli Z skierowana jest do góry, w funkcji 'Ciężar własny aktywny' w przypadku obciążenia (zob. rozdział Obciążenia ) automatycznie przypisywany jest współczynnik -1.0 w Z.
Lokalne osie xyz
W normach różnie regulowane są nazwy osi prętów. Tutaj możesz ustawić, jak główne osie prętów z lub y i oś powierzchni z są orientowane, aby lokalne systemy osi dostosować do regionalnych konwencji.
Położenie lokalnych osi prętów i powierzchni jest ilustrowane na grafikach sekcji.
Szacowanie kosztów / emisji CO2
Szacowanie kosztów i emisji CO2 modelu odbywa się na podstawie elementów prętowych, powierzchniowych i wolumetrycznych modelu. Stosowane jest do tego podejście, które w praktyce używane jest do kalkulacji całkowitych kosztów budynku. Model jest dzielony na jednostki takie jak strop piwnicy, ściana zewnętrzna czy podciąg. Dla tych jednostek ustalane są specyficzne koszty jednostkowe, które obejmują wszystkie koszty do uwzględnienia (cena za powierzchnię, cena za długość, cena za wagę). Masy poszczególnych jednostek (wagę, objętość, powierzchnię) mnoży się następnie przez odpowiednie koszty jednostkowe. W ten sposób otrzymuje się koszty częściowe dla każdej jednostki. Suma wszystkich kosztów częściowych daje całkowite koszty modelu. Szacowanie emisji CO2 bazuje na tym samym podejściu.
Ustal symbol waluty dla kosztów. Koszty na jednostkę możesz następnie określić przy Materiałach i obiektach.
Współczynniki dostosowania pozwalają na globalne skalowanie kosztów i emisji CO2 modelu.
