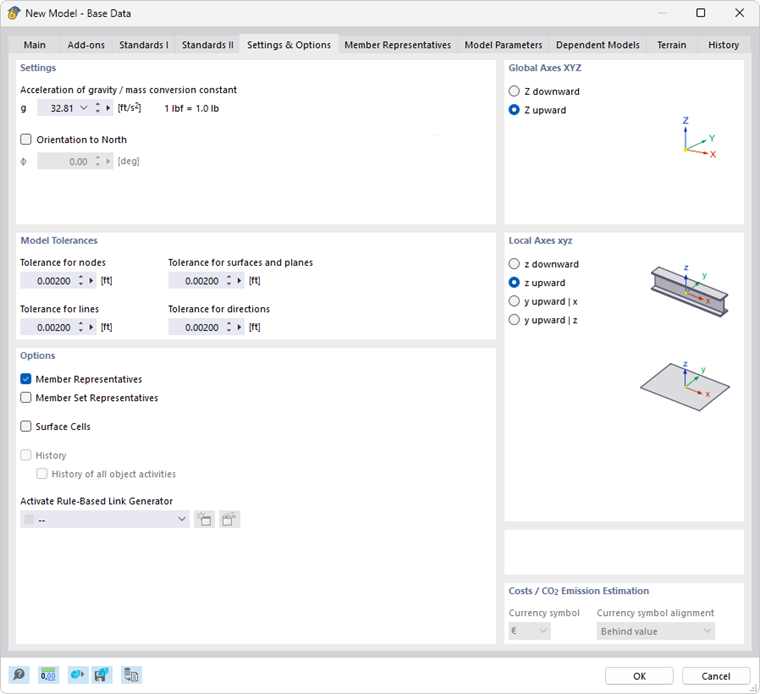

W zakładce Ustawienia i Opcje możesz dostosować wartość przyspieszenia ziemskiego, tolerancje geometryczne obiektów oraz orientację osi.
Ustawienia
W tej sekcji można sprawdzić wartość 'przyspieszenia ziemskiego' g. Jest ono używane do obliczania własnego ciężaru prętów i powierzchni, przekształcania mas ("stała przekształcenia masy") oraz do analiz dynamicznych. Domyślnie ustawiona jest wartość przybliżona 10.00 m/s2, którą możesz w razie potrzeby dostosować.
'Orientacja na północ' opisuje położenie modelu w stosunku do głównych kierunków świata. Domyślnie ustawiona jest orientacja północna 0°, co odpowiada północnemu kierunkowi wzdłuż globalnej osi X. Jeśli chcesz zmienić orientację modelu, zaznacz pole kontrolne i wprowadź kąt Φ.
Tolerancje modelu
Podczas modelowania lub importowania danych z programu CAD mogą wystąpić drobne różnice geometryczne w obiektach modelu. RFEM automatycznie usuwa te niezgodności, jeśli nie przekroczą pewnych odległości. Takie obiekty jak węzły znajdujące się bardzo blisko siebie zostają połączone, linie lub pręty znajdujące się poza płaszczyzną są integrowane z powierzchniami, a minimalnie nachylone linie i pręty są klasyfikowane jako pionowe.
Domyślne tolerancje są odpowiednie dla większości modeli. W przypadku małych wymiarów modelu może być konieczne dostosowanie tolerancji.
Opcje
Opcje w tej sekcji kontrolują, czy w modelu stosowane są tzw. "Reprezentanci" dla prętów i zestawów prętów, czy "Komórki powierzchniowe".
Jeśli pola kontrolne 'Reprezentanci prętów' i 'Reprezentanci zestawów prętów' są aktywne, w dialogu dostępne są dodatkowe karty Asystent Reprezentantów Prętów oraz Asystent Reprezentantów Zestawów Prętów. Jeśli pole kontrolne 'Komórki powierzchniowe' jest zaznaczone, program automatycznie rozpoznaje zamknięte obszary powierzchni. Ten typ obiektu opisano w rozdziale Komórki powierzchniowe.
Lista 'Włącz generatory sprzężeń oparte na regułach' otwiera możliwość użycia generatora do łączenia niepołączonych obiektów modelu. Funkcja ta jest opisana w rozdziale Generator sprzężeń oparty na regułach. Przyciskiem
można utworzyć nowy generator, a przyciskiem
edytować wybrany wpis na liście.
Osi globalne XYZ
Ta sekcja reguluje orientację globalnej osi Z. W aplikacjach CAD oś Z często skierowana jest ku górze, w programach statycznych ku dołowi. Dla obliczeń nie ma to znaczenia.
Jeśli Z jest skierowane do góry, w funkcji 'Aktywna masa własna' w przypadku obciążeń (zobacz rozdział Przypadki obciążenia ) automatycznie stosowany jest współczynnik -1.0 w Z.
Osi lokalne xyz
Normy różnie regulują oznaczenia osi prętów. Możesz tutaj określić, jak są zorientowane główne osie prętów z lub y oraz oś powierzchni z, aby dostosować lokalne systemy osi do konwencji regionalnych.
Położenie lokalnych osi prętów i powierzchni jest ilustrowane na grafikach w tej sekcji.
