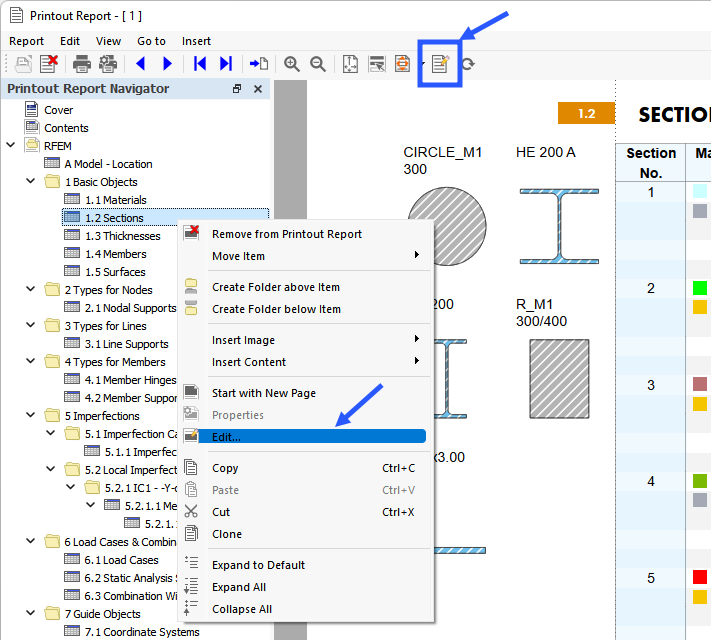

Menadżer raportów zarządza raportami wraz z zawartymi w nich elementami. To okno dialogowe można otworzyć na jeden z następujących sposobów:
- Funkcja Edytuj raport w menu raportu Edycja
- Przycisk
na pasku narzędzi raportów - Menu kontekstowe wpisu w 'Nawigatorze raportów'

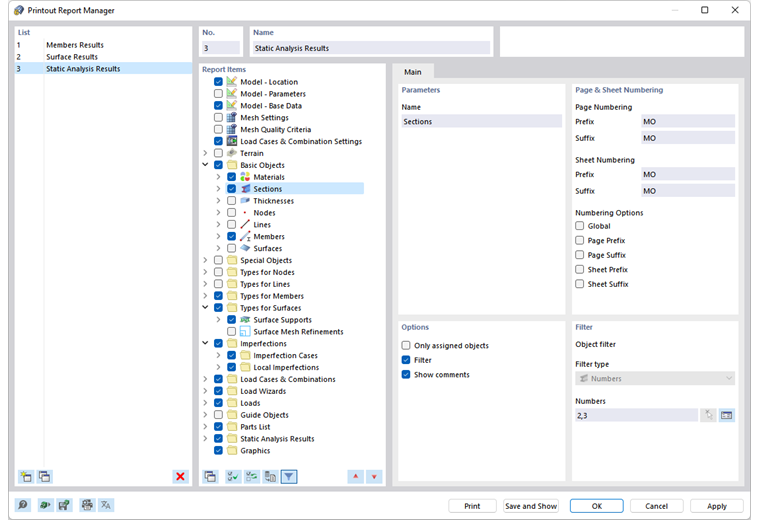

Pojawia się okno dialogowe 'Menadżer raportów' z listą wszystkich raportów oraz strukturą katalogów rozdziałów.
Lista
Na liście zaznacz raport, którego zawartość chcesz dostosować. W sekcji 'Elementy raportu z obliczeń' możesz następnie szczegółowo określić elementy dokumentu.
Jeśli pracujesz z kilkoma raportami, w sekcji 'Nazwa' powinieneś nadać nazwę każdemu raportowi. Dzięki temu łatwo rozróżnisz dokumenty.
Aby utworzyć nowy raport, użyj przycisków
lub
na końcu listy.
Elementy raportu można wczytać z szablonu lub zapisać aktualny wybór jako szablon. Te funkcje są opisane w rozdziale Szablony raportów.
Elementy raportu z obliczeń
Rozdziały raportu są wyświetlone w strukturze katalogów. W zasadzie odpowiadają one wpisom w 'Nawigatorze - Dane'. Po zaznaczeniu pola wyboru odpowiedni rozdział zostanie dodany do dokumentu.

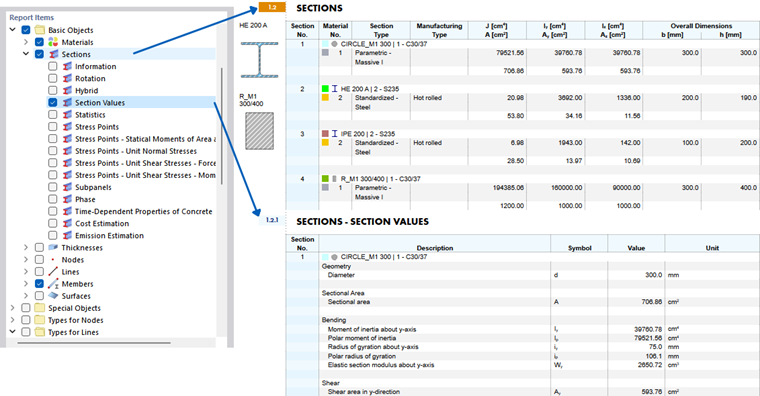

Niektóre rozdziały zawierają podkategorie, które można indywidualnie aktywować dla wydruku. Jeśli na przykład pod wpisem 'Przekroje' zaznaczysz opcję 'Wartości przekrojów', RFEM wstawi w raporcie podrozdział z charakterystycznymi wartościami przekrojów.
W folderze 'Grafiki' znajdują się wszystkie rysunki, które wydrukowałeś do tego katalogu (patrz rysunek Wybór katalogu raportu ).
Przyciskiem
na dole sekcji 'Elementy raportu z obliczeń' możesz aktywować elementy standardowego raportu.
Podstawowe
Na zakładce Podstawowe możesz dokonać specyficznych ustawień dla rozdziału wybranego w nawigatorze 'Elementy raportu z obliczeń'. Dostępne możliwości są dostosowane do rozdziału.
Parametr
'Nazwa' rozdziału odpowiada oznaczeniu w nawigatorze 'Elementy raportu z obliczeń'. Po zmianie oznaczenia ten nagłówek rozdziału zostanie użyty w dokumencie.
Numeracja stron i arkuszy
Domyślnie strony są numerowane kolejno i zarządzane łącznie jako 'Arkusze'. Możesz opatrzyć 'Numerację stron' oraz 'Numerację arkuszy' prefiksem lub sufiksem. Następujące skróty są domyślnie ustawione dla 'Prefiksu' i 'Sufiksu':
- MO: Dane modelu
- IM: Imperfekcje
- LA: Dane obciążenia
- ER: Wyniki
Jeśli chcesz użyć innych oznaczeń, wybierz odpowiednią kategorię i wpisz skrót. Ze względów miejsca powinien on mieć nie więcej niż dwie litery.

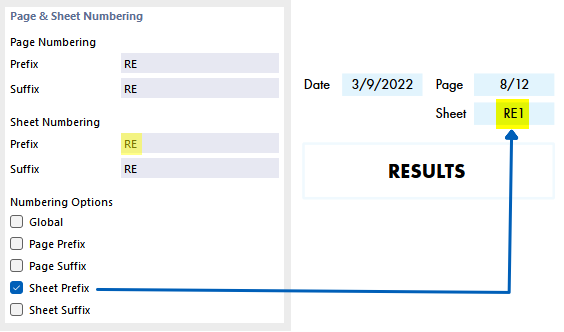

Za pomocą pól wyboru 'Opcje numeracji' możesz sterować, który skrót jest wyświetlany przy numerach stron lub arkuszy.
Pole wyboru 'Globalnie' stosuje skrót aktualnej kategorii do całego raportu.
Opcje

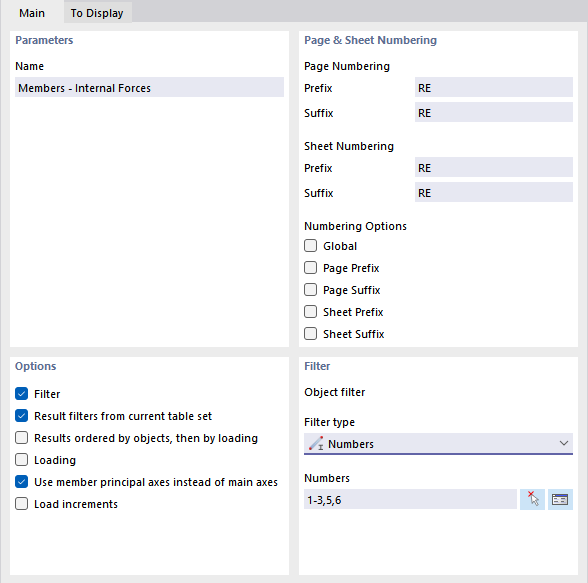

Dostępne w tej sekcji pola wyboru są dostosowane do kategorii raportu. Na rysunku Zakładka 'Podstawowe' widać opcje dla wyników prętów.
Tylko przypisane obiekty
Pole wyboru określa, czy dokument zawiera wszystkie zdefiniowane obiekty i typy obiektów, czy tylko te, które są rzeczywiście używane w modelu.
Filtr
Zaznacz pole wyboru, jeśli chcesz uwzględnić w dokumentacji tylko określone obiekty. Możesz wtedy określić te obiekty w sekcji Filtr.
Filtr wyników z aktualnego zestawu tabel
Dla wyników RFEM stosuje normalnie te same parametry co dla tabel. Po usunięciu domyślnego zaznaczenia możesz na zakładce Do wyświetlenia zestawić wiersze i kolumny wyników dla wydruku według własnych kryteriów, niezależnych od kryteriów filtrów dla tabel (patrz Menadżer tabel wyników ).
Wyniki posortowane według obiektów, następnie według obciążenia
Wyniki są domyślnie wyświetlane uporządkowane według przypadków obciążenia, kombinacji i sytuacji obliczeniowych. Po zaznaczeniu pola wyboru wyniki są wyświetlane w kolejności numerów poszczególnych obiektów – na przykład wyniki przypadków obciążenia 1 do 5 dla pręta 1, następnie wyniki tych przypadków obciążenia dla pręta 2 itd.
Obciążenie
Zaznacz pole wyboru, jeśli chcesz uwzględnić w dokumentacji tylko określone przypadki obciążenia, sytuacje obliczeniowe lub kombinacje. Obciążenie możesz wtedy określić na zakładce Przypadki obciążenia/Kombinacje.
Użycie osi głównych zamiast osi pręta
Z reguły wyniki prętów są wyświetlane w odniesieniu do osi głównych. Jeśli używasz przekrojów niesymetrycznych i chcesz uzyskać wyniki w odniesieniu do osi wprowadzenia y i z, dezaktywuj pole wyboru.
Rysunek Osie pręta y/z i osie główne u/v przedstawia układy osi pręta o niesymetrycznym przekroju.
Kroki obciążenia
Zaznacz tę opcję, jeśli zdefiniowałeś Kroki obciążenia i chcesz uzyskać wyniki poszczególnych kroków w dokumentacji.
Filtr
Ta sekcja jest wyświetlana, gdy w sekcji 'Opcje' aktywne jest pole wyboru 'Filtr'. Tutaj możesz określić obiekty, których właściwości lub wyniki nadają się dla Twojej dokumentacji. Najpierw określ na liście 'Typ filtra', według jakiego kryterium chcesz filtrować obiekty.
Następnie wpisz w polu poniżej 'Liczby' obiektów lub wybierz odpowiedni Wybór obiektu z listy. Przy filtrowaniu według liczb możesz określić obiekty graficznie na modelu za pomocą przycisku
. Przycisk

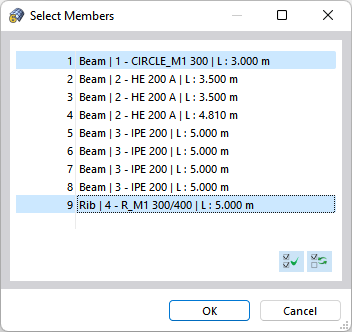

umożliwia wybranie obiektów z listy.
Aby zaznaczyć kilka wpisów na liście, przytrzymaj podczas klikania klawisz Ctrl.
Przypadki obciążenia/Kombinacje

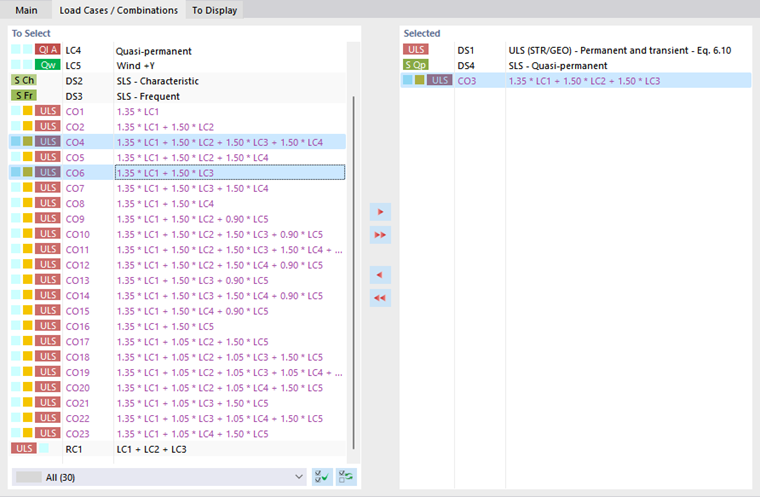

Zakładka Przypadki obciążenia/Kombinacje jest dostępna, gdy dla kategorii wyników zaznaczyłeś pole wyboru 'Obciążenie' w sekcji 'Opcje'. Tutaj możesz wybrać przypadki obciążenia, sytuacje obliczeniowe i kombinacje, których wyniki mają być ujęte w raporcie.
W kolumnie 'Do wyboru' wymienione są wszystkie utworzone przez Ciebie przypadki obciążenia, sytuacje obliczeniowe i kombinacje. Aby przenieść wpis do listy 'Wybrane', możesz skorzystać z następujących możliwości:
- Kliknij dwukrotnie wpis.
- Zaznacz przypadek obciążenia lub kombinację. Przytrzymując klawisz Ctrl, możesz zaznaczyć kilka wpisów. Następnie kliknij przycisk
.
Jeśli wybrane obciążenia zostały pomyślnie obliczone, tylko te wyniki są wyświetlane w wybranej kategorii wyników.
Do wyświetlenia

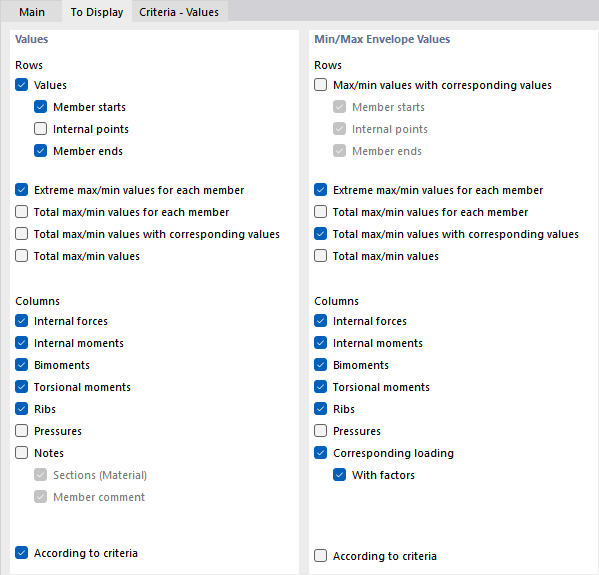

Wpisy na zakładce Do wyświetlenia są dostępne, gdy dla kategorii wyników dezaktywowałeś pole wyboru 'Filtr wyników z aktualnego zestawu tabel' w sekcji 'Opcje'.
W sekcjach 'Wartości' i 'Min/Max otoczka wyników' możesz szczegółowo sterować wyświetlaniem wyników dla przypadków obciążenia i kombinacji lub sytuacji obliczeniowych. Odpowiednie wiersze i kolumny tabel są odpowiednio wyświetlane lub ukrywane w dokumencie.
Pole wyboru 'Według kryteriów' umożliwia wyświetlenie określonych wartości wyników w raporcie. Kryteria wyświetlania wyników możesz określić na osobnych zakładkach (patrz sekcja Kryteria).
Kryteria - Wartości | Kryteria - Min/Max otoczka wyników

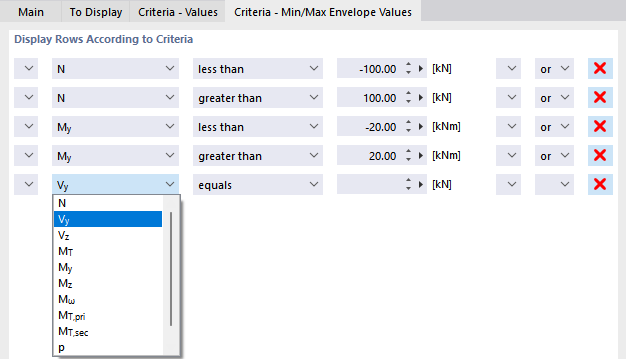

Zakładki Kryteria - Wartości i Kryteria - Min/Max otoczka wyników są dostępne, gdy na zakładce 'Do wyświetlenia' zaznaczyłeś pole wyboru 'Według kryteriów' dla wartości lub otoczki wyników. Tutaj możesz opisać własne warunki, które wyniki przypadków obciążenia i kombinacji lub sytuacji obliczeniowych muszą spełniać, aby pojawić się w raporcie.
W drugiej kolumnie wybierz typ wyników. W dwóch kolejnych kolumnach określ następnie, które kryterium ma obowiązywać. Do wyboru są następujące warunki:
- równe
- jest różne od
- większe niż
- większe lub równe
- mniejsze niż
- mniejsze lub równe
Aby określić kolejne kryterium, wybierz w ostatniej kolumnie wpis 'lub' (każde kryterium liczy się osobno) lub 'i' (każde kryterium musi być spełnione). Następnie określ w nowym wierszu kolejny warunek.
Przyciski
Przyciski na dole okna dialogowego 'Menadżer raportów' pełnią następujące funkcje:
|
Otwiera okno dialogowe Szablony raportów do wczytania szablonu |
|
Otwiera okno dialogowe Szablony raportów do zapisania aktualnego wyboru jako szablonu |
|
Otwiera okno dialogowe Ustawienia drukarki i strony w celu skonfigurowania drukarki |
|
Otwiera okno dialogowe Wybór języka w celu ustawienia języka |
| Drukuj | Wysyła zaznaczony raport do drukarki |
| Zapisz i wyświetl | Zamyka okno dialogowe i tworzy podgląd zaznaczonego raportu |
| OK | Zamyka okno dialogowe bez wyświetlania raportu |
| Anuluj | Zamyka okno dialogowe bez zapisywania zmian |
| Zastosuj | Zapisuje zmiany bez zamykania okna dialogowego i bez wyświetlania raportu |
