Kombinacja obciążeń (LK) nakłada przypadki obciążeń zgodnie z kryteriami kombinowania sytuacji projektowej. Kombinacje obciążeń przedstawiają różne warianty tego, jak przypadki obciążeń zawarte w kombinacji oddziaływań mogą być połączone. Kombinacja obciążeń grupuje obciążenia przypadków obciążeń uwzględniając częściowe współczynniki bezpieczeństwa, tworząc w ten sposób "duży przypadek obciążeń".
Aktywując zakładkę, kombinacje obciążeń są generowane zgodnie z zasadami kombinowania normy. Zostają one uporządkowane według sytuacji projektowych. Jeśli dezaktywowałeś asystenta kombinacji w zakładce 'Podstawa' (zob. rozdział Podstawa ), musisz ręcznie generować kombinacje obciążeń (zob. sekcja Ustalanie ręczne kombinacji obciążeń).
'Nazwa kombinacji obciążeń' to skrócona nazwa oparta na współczynnikach bezpieczeństwa i numerach przypadków obciążeń, odzwierciedlająca zasady kombinowania.
Jeśli w zakładce 'Podstawa' zaznaczysz pole Nazwy kombinacji zgodnie z kategorią oddziaływań , nazwy zostaną przedstawione z oznaczeniami kategorii oddziaływań.
Pole wyboru 'Do obliczenia' decyduje, czy wybrana kombinacja obciążeń będzie analizowana podczas obliczeń.
Podstawa
Zakładka Podstawa zarządza ogólnymi danymi kombinacji obciążeń, która jest wybrana na liście po lewej.
Kategorie
'Typ analizy' jest wstępnie ustawiony zgodnie z kategorią przypadku obciążenia (zob. rozdział Przypadki obciążeń ). Jeśli nie aktywowałeś żadnego dodatku w danych podstawowych modelu, będzie wyświetlony wpis 'Analiza statyczna'.
Na liście 'Ustawienia analizy statycznej' możesz wybrać, według której teorii obliczeń kombinacja obciążeń będzie badana. Dostępne są następujące typy analizy:
- I. rzędu
- II. rzędu (P-Δ)
- III. rzędu
Typy analizy są opisane w rozdziale Ustawienia analizy statycznej. Przyciskiem
można dodać nowy typ analizy.
Sytuacja projektowa
W tej sekcji podaje się sytuację projektową, która stanowi podstawę wybranej kombinacji obciążeń (zob. rozdział Sytuacje projektowe).
Opcje
Jeśli w zakładce 'Przypadki obciążeń' aktywowałeś pole 'Uwzględnij imperfekcję' dla przypadku obciążenia, zostanie tutaj podany przypadek imperfekcji, który zostanie uwzględniony w tej kombinacji obciążeń. Nieprzypisane przypadki imperfekcji są domyślnie stosowane we wszystkich kombinacjach obciążeń, którym nie przypisano przypadków imperfekcji (zob. rozdział Przypadki imperfekcji ).
Pole wyboru 'Modyfikacja struktury' umożliwia uwzględnienie w kombinacji obciążeń dostosowania sztywności lub szczególnego traktowania nieliniowości. Te funkcje są opisane w rozdziale Modyfikacje struktury. Wybierz modyfikację struktury z listy lub utwórz nowy typ modyfikacji za pomocą przycisku
.
Specjalne opcje
Jeśli aktywujesz pole wyboru 'Uwzględnij stan początkowy z', możesz wybrać z listy kombinację obciążeń, której odkształcenia będą stanowiły stan wyjściowy dla wybranej kombinacji. W ten sposób można na przykład uwzględnić efekt sprężenia wstępnego.
Przycisk

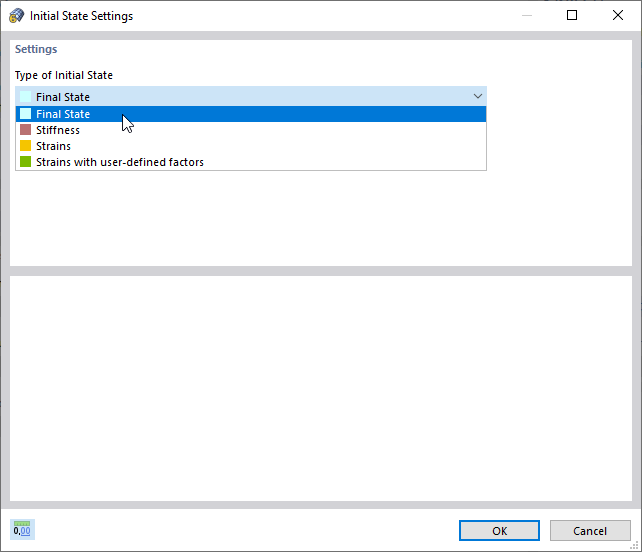

po prawej stronie listy otwiera dialog 'Ustawienia stanu początkowego'. Tam określ, jaki 'Typ stanu początkowego' występuje.
Opcje wyboru są opisane w rozdziale Przypadki obciążeń .
Przydział
W zakładce Przydział możesz sprawdzić, które przypadki obciążeń są zawarte w kombinacji obciążeń oraz według jakich kryteriów są one łączone.
Przypisane do LK
W kolumnach wymienione są przypadki obciążeń z odpowiadającymi im współczynnikami bezpieczeństwa i współczynnikami kombinacyjnymi. Wartości podane w kolumnie 'Współczynnik' są oparte na współczynnikach zgodnie z normą. W przypadku EN 1990 chodzi o współczynniki częściowe γ, współczynniki kombinacyjne ψ, współczynniki redukcyjne ξ oraz, ewentualnie, współczynniki niezawodności KFI oddziaływania. Są one stosowane w zależności od sytuacji projektowej i kategorii oddziaływania.
Jeśli oddziaływanie wg EN 1990 działa jako 'Przewodniczące' w kombinacji, jest to odpowiednio zaznaczone. Jest uwzględniane jako oddziaływanie Qk,1 w zasadach kombinacji.
Ustalanie ręczne kombinacji obciążeń
Za pomocą przycisku
na końcu 'Listy' możesz ręcznie dodać kombinację obciążeń. Zakładka 'Przydział' zostanie odpowiednio dostosowana. Ten schemat znajdziesz również, jeśli nie używasz asystenta kombinacji.
.png?mw=760&hash=0cfba69c842ea2a46c6fa65b1172ffd39c8913b2)
W kolumnie 'Istniejące przypadki obciążeń' są wymienione wszystkie przypadki obciążeń, które utworzyłeś. Aby przenieść przypadek obciążeń do listy 'Przypisane do LK', możesz skorzystać z następujących opcji:
- Kliknij dwukrotnie przypadek obciążenia.
- Wybierz przypadek obciążenia lub kilka przypadków, przytrzymując klawisz Ctrl. Następnie kliknij przycisk
.
Aby zmienić współczynnik przypadku obciążenia, aktywuj pierwszą kolumnę tej linii przypadku obciążenia. Wprowadź poprawny współczynnik lub wybierz go z listy.
W sekcji 'Wprowadzenie składni' możesz bezpośrednio określić kombinację obciążeń, wpisując przypadki obciążeń z współczynnikami. Przypisz kryterium definicyjne za pomocą przycisku
.
Powiązane LK
Jeśli w zakładce Podstawa głównego dialogu zaznaczone jest pole 'Automatyczne przypisywanie powiązanych kombinacji obciążeń', w zakładce Powiązane LK wyświetlane są "powiązane" kombinacje, które wynikają z tych samych przypadków obciążeń dla poszczególnych sytuacji projektowych. Jednak są one nakładane z innymi częściowymi współczynnikami bezpieczeństwa. Przy dezaktywowanym polu wyboru wyświetlane są tylko kryteria wybranej LK.
